A sejtek 35°C alatti tartása: MS-GS215-2H3 6000 ciklus és 70% EOL elérése

Az a szám, amely nem jelenik meg az adatlapok összehasonlításában

A legtöbb C&I akkumulátorszekrényt kWh, kW és ciklusonkénti ár alapján hasonlítják össze. Amit ritkán vizsgálnak, az a hőmérséklet-szabályozó hurok, amely meghatározza, hogy a hirdetett ciklusszám reális vagy optimista. Egy 35°C-on tartott cella lényegesen más görbén bomlik le, mint az, amelyik rendszeresen 45°C-ra vagy 50°C-ra emelkedik – és ez a különbség ciklusok ezrei során a felhasználható eszközök élettartamára bontakozik ki.

Deye MS-GS215-2H3 köti össze ≥6000 ciklus, 70% élettartama a kapacitás besorolása közvetlenül egy cél köré épülő hőkezelési rendszerhez: tartson minden cellát 35 °C alatt, a környezeti feltételektől vagy a töltési/kisütési terheléstől függetlenül. Ez a darab azt mutatja be, hogyan tartják a célpontot valójában.

Kétirányú vezérlőhurok, nem csak hűtés

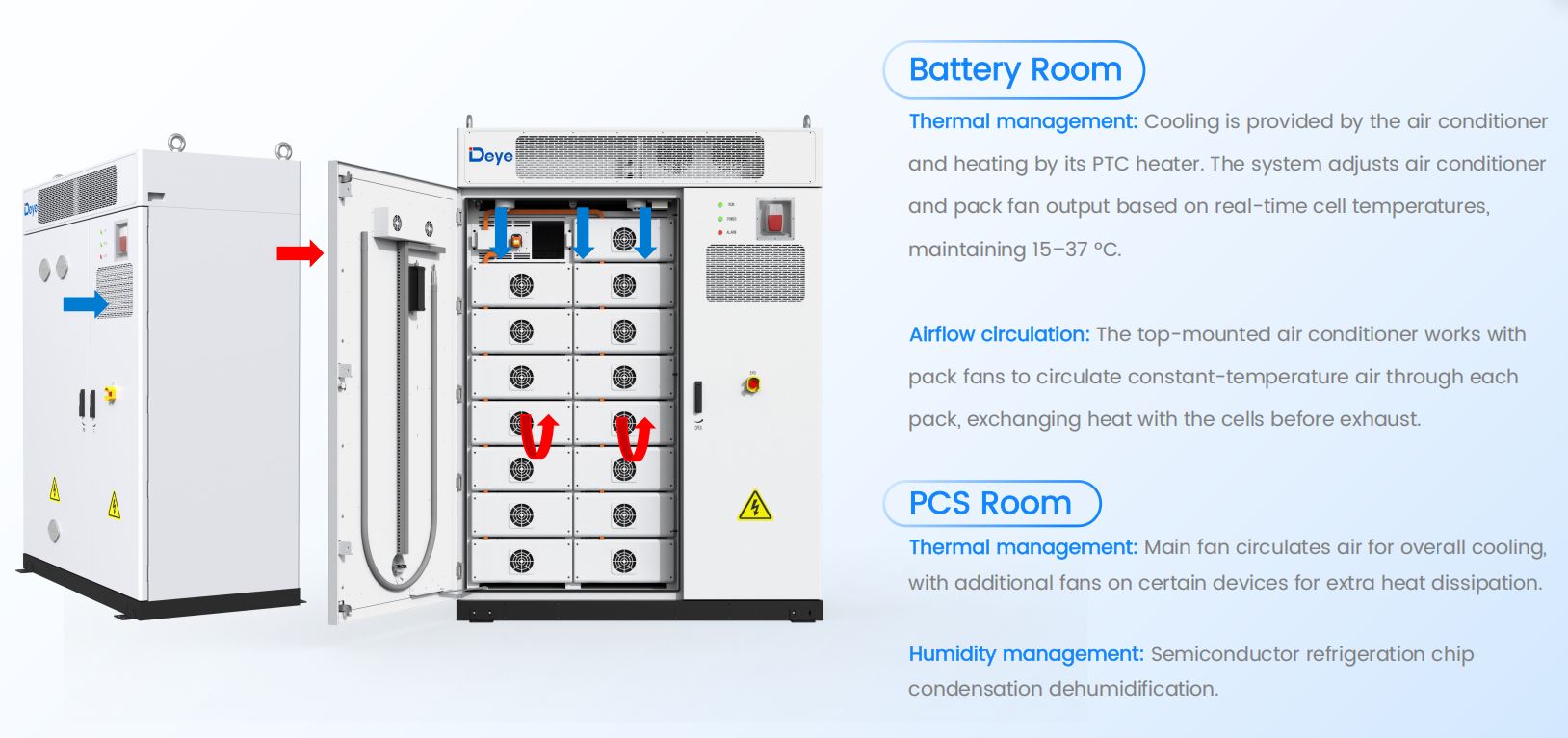

Az akkumulátortér nem támaszkodik egyetlen hűtőegységre, amely egyetlen érzékelőre reagál. A hűtést légkondicionáló biztosítja; a fűtés egy ugyanabba a körbe épített PTC fűtőből származik. Mindkettőt folyamatosan állítják be a valós idejű cellahőmérséklet-leolvasások, valamint a ventilátor teljesítménye alapján, így a rekesz egy munkasávon belül marad. 15-37°C .

A fűtés és a hűtés ugyanazon a szabályozási körön történő működtetése fontos olyan éghajlati viszonyok között, ahol széles nappali-éjszakai ingadozások vagy szezonális szélsőségek uralkodnak. A csak hűtést biztosító szekrény hidegen hagyja a cellákat téli reggeleken, ami rontja a töltésfelvételt és felgyorsítja a lítiumbevonat kockázatát alacsony hőmérsékleten éppúgy, mint a másik végén a hő felgyorsítja a lebomlást.

Légáramlás keringtetése: Állésó hőmérsékletű levegő jut minden csomagba, nem csak a szobába

A szobaszintű átlaghőmérséklet tartása nem ugyanaz, mintha minden cellát ezen a hőmérsékleten tartanánk – egy rekesz átlagosan 30°C-ot érhet el, miközben a hátsó csomagok melegebbek, mint a légkondicionáló közelében lévő csomagok. Deye tervezett útvonalai inkább aktívan, mint passzívan szellőznek: a tetejére szerelt légkondicionáló egyedi ventilátorokkal működik együtt , állandó hőmérsékletű levegőt nyomva át minden egyes csomagon, így az közvetlenül a cellákkal cserél hőt, mielőtt kimerül.

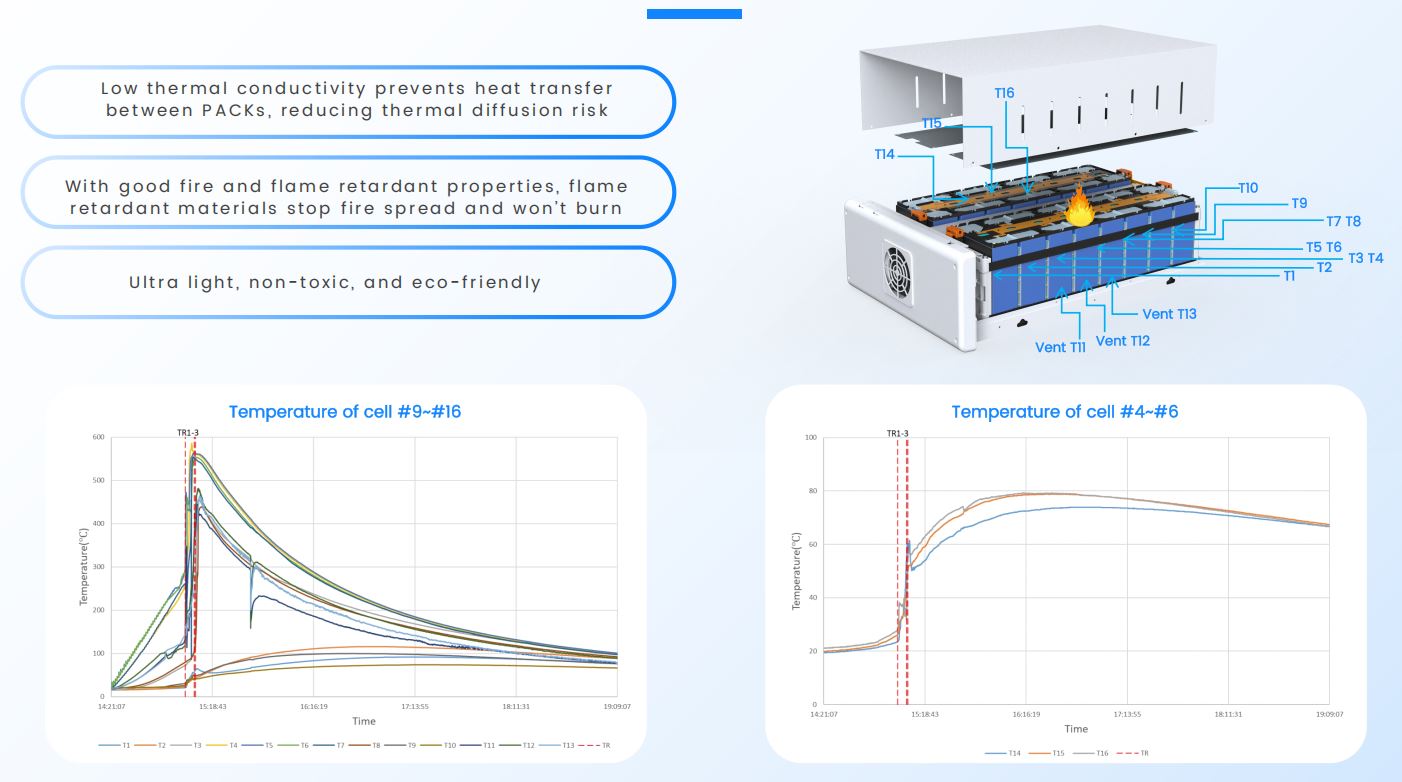

Hőmérséklet-felügyeleti pontok a csomagban
Zóna	Felügyelt tartomány
Alsó csomagok	1–8. cellák (T1–T9)
Felső csomagok	9–16. cellák (T10–T16)
Szellőztető zónák	T11, T12, T13

Ez a csomagonkénti keringés az, ami a cellák közötti hőmérséklet-deltát – nem csak a szoba átlagát – szabályozható változóvá teszi. Egy olyan szekrény, amely csak a környezeti levegő hőmérsékletét méri, egyetlen túlmelegedési csomagot sem képes időben felfogni; amelyik tizenhat különálló zónát figyel.

Szigetelés, mint passzív backstop

Az aktív légáramlás kezeli a normál működési feltételeket, de a csomagszintű szigetelőréteg korlátozza, hogy milyen messzire jut el a hő, ha az egyik csomag felforrósodik. A csomagok közötti anyag alacsony hővezető képességgel rendelkezik, kifejezetten azért, hogy lassítsa a hőátadást a szomszédos csomagokhoz, csökkentve a hődiffúzió kockázatát a kötegben. Ezenkívül lángálló, könnyű és nem mérgező – a tulajdonságok éppolyan fontosak az aktív termikus események során, mint a mindennapi rutinszerű működés során.

Ez ugyanaz a szigetelőréteg, amely a szekrény tűzbiztonsági kialakításában védőintézkedésként funkcionál – a hőkezelés és a tűzbiztonság itt nem különálló rendszerek, ugyanazon a fizikai akadályon osztoznak, és egyszerre két munkát végeznek.

A PCS szoba saját hűtőkört futtat

A teljesítményelektronika az akkumulátortól függetlenül állítja elő saját hőterhelését, így a PCS-rekesz az akkumulátortértől külön kezelhető. Egy fő ventilátor gondoskodik az általános levegőkeringésről, a további ventilátorok pedig speciális nagy disszipációjú alkatrészekre vannak felszerelve a célzott hűtés érdekében. A páratartalmat egy félvezető hűtőchip szabályozza, amely lecsapódik és eltávolítja a nedvességet a rekesz levegőjéből.

A két termikus zóna szétválasztása elkerüli a közös tervezési parancsikont: egy hűtőkör megosztása az akkumulátorok és a teljesítményelektronika között hajlamos mindkettőt alulméretezni, mivel a kettő eltérő hőmérsékleti tűréssel és különböző meghibásodási következményekkel jár.

Amit a 35°C-os kontroll ténylegesen vásárol: 6000 ciklus és 70% EOL

A címsorszámok ezen a szekrényen — ≥6000 ciklus and 70%-os élettartam-végi kapacitásmegtartás — nem függetlenek a fent leírt termikus rendszertől; ők a közvetlen kimenetei. Az LFP ciklus élettartama mindig az üzemi hőmérséklet függvénye, és Deye értékelése csak azért érhető el, mert a hőkezelési hurok a korábban leírt 15–37 °C-os sávon belül tartja a cellákat, nem pedig hagyja, hogy a környezeti feltételektől függjenek.

Életciklus-besorolási kontextus
Metrikus	Érték
Ciklusélettartam	≥6000 ciklus
Élettartam végi kapacitás	70%
Cél cella hőmérséklet felső határ	<35°C
Akkumulátorházi kezelőszalag	15-37°C

Egy napi ciklust futtató projekt esetében 6000 ciklus nagyjából 16 évnyi szolgálatot jelent, mielőtt a kapacitás az adattáblán szereplő 70%-ra csökken – ez a szám csak akkor érvényes, ha a hőrendszer minden ciklusban elvégzi a feladatát, nem csak laboratóriumi vizsgálati körülmények között.

Működési boríték: -20°C és 50°C között, IP54, C5

A belső hőszabályozás csak akkor számít, ha maga a ház túléli azt a helyet, ahol telepítették. A szekrény a következőre van besorolva -20°C és 50°C között környezeti működés (45°C feletti leértékeléssel), hordoz egy IP54 behatolási minősítés, és a C5 korróziógátló fokozat tengerparti, ipari vagy magas páratartalmú környezetekhez. A tervezett munkamagasság 3000 m.

A három besorolás egyike sem végzi el a fent leírt belső hőmérséklet-szabályozási munkát – ezek határozzák meg azokat a külső feltételeket, amelyek ellen a belső rendszernek dolgoznia kell. Egy kiváló belső hőszabályozással rendelkező, de gyenge besorolású szekrény továbbra is meghibásodik egy zord helyen; a kettőt itt egy párnak tervezték.

Mit jelent ez a teljes tulajdonlási költségre nézve?

A hőkezelés láthatatlan a specifikációs lapok összehasonlításában, de közvetlenül megjelenik két számban, amelyek fontosak a projekt gazdaságossága szempontjából: a realizált ciklusélettartam és a kapacitáscsökkenés üteme. Egy olyan szekrény, amely lehetővé teszi a cellák felmelegedését, az első napon elérheti ugyanazt a névleges kWh-t, de évekkel korábban éri el a 70%-os kapacitást, mint azt a névleges ciklusszáma sugallja – így egy 15 éves eszközből 10 éves lesz.

Azon integrátorok számára, akik a projekt teljes birtoklási költségét méretezik, nem csupán az előzetes árat, az itt leírt termikus architektúra gyakorlatilag megegyezik a 10 éves jótállás árával. Érdemes áttekinteni mellette, hogyan a Az energiaátalakító rendszer összehangolja a BMS-szel az akkumulátor élettartamának védelme érdekében valós időben, és a teljességgel szemben A C&I ESS megoldások kínálata ha összehasonlítjuk a szekrényeket az életciklus-költséggel, nem pedig a fő kapacitással.
