BOS-B Pro-A3 akkumulátorrendszer magyarázata: kapacitás, élettartam, konfiguráció

Egyetlen modulból indulva

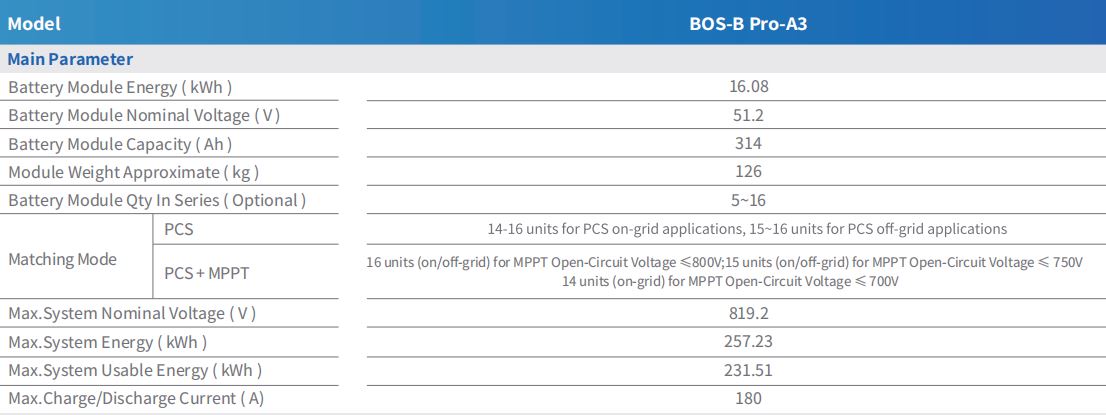

Minden BOS-B Pro-A3 rack ugyanabból az alapegységből épül fel: a 16,08 kWh A modul 51,2 V névleges feszültséggel és 314 Ah kapacitással rendelkezik, súlya 126 kg. A rendszerben minden más – teljes rack-energia, sorozatkonfiguráció, megfelelő PCS-szám – skálázódik az egyetlen modul specifikációjához képest.

Hány modul állványonként, és miért változik

Egy rack között elfér 5 és 16 az akkumulátormodulok sorba vannak kapcsolva, de a tényleges mennyezet a rack bekötésétől függ. Közvetlenül PCS-hez csatlakoztatva, MPPT nélkül a sztringben, 14-16 egység támogatott attól függően, hogy a telepítés grid-en vagy off-grid-en fut-e. Az MPPT hozzáadása után a határérték eltolódik a PV nyitott feszültséggel: 16 egység megengedett 800 V-nál vagy az alatt, 15 egység 750 V-nál vagy az alatt, és 14 egység csak a hálózaton 700 V-nál vagy az alatti feszültségnél.

A maximális 16 modulos konfigurációnál a rack eléri a 819,2 V névleges rendszerfeszültséget, a maximális rendszerenergiát pedig 257,23 kWh , és 231,51 kWh felhasználható energia – a kettő közötti rés az ajánlott 90%-os kisülési mélységet tükrözi.

Töltési és kisütési korlátok a rack szintjén

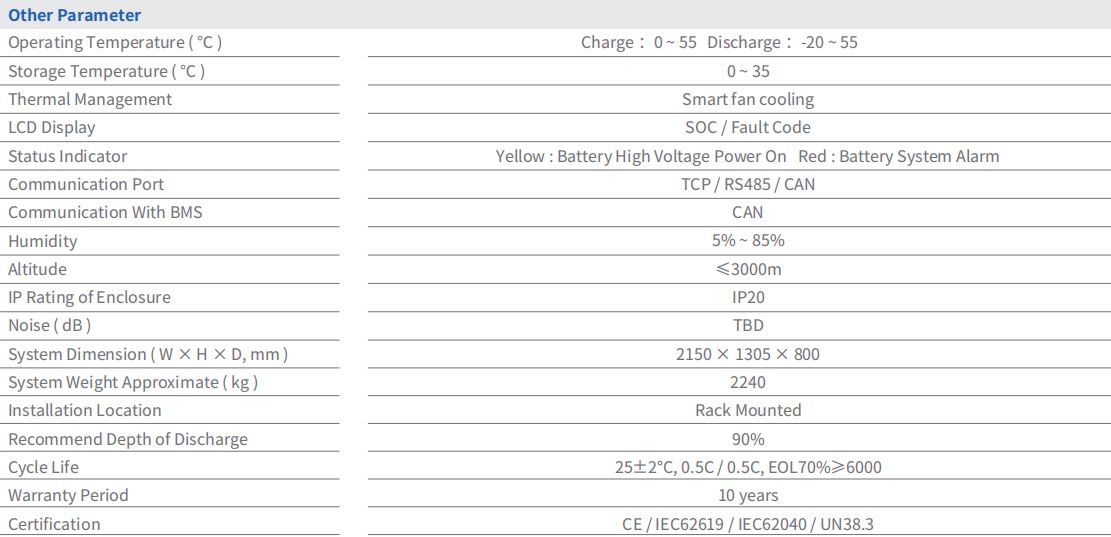

A modulszámtól függetlenül a rack maximális töltő- és kisütési árama max 180A . A töltés 0 °C és 55 °C közötti tartományban megengedett, míg a kisütés -20 °C-ig terjed, így a rendszer nagyobb működési mozgásteret biztosít hideg körülmények között, amikor kihúzza az áramot, mint amikor visszahelyezi. Az üzemi hőmérséklettől elkülönülő tárolási hőmérséklet 0-35 °C-ra van korlátozva.

A ciklus élettartama és a garancia valójában

A ciklus élettartama a 6000 vagy több ciklus 70%-os élettartam-végi kapacitásig, 25±2°C-on tesztelve 0,5C-os töltési és 0,5C-os kisütési sebességgel. Erre a számra épül a 10 éves jótállási időszak – egy naponta egyszer, a tesztelt sebességgel és kisütési mélységgel ciklusba állított állványnak a jótállási időszak lejártakor is meg kell őriznie a hasznos kapacitást.

Az ajánlott kisülési mélység 90%-ra van beállítva, és a modul LFP kémiája lehetővé teszi, hogy a kisülési mélység és a 6000 ciklusos besorolás kombinációja kitartson a garanciális időszakon keresztül, ahelyett, hogy az egyiket a másikra cserélné, ahogyan más vegyszerek megkövetelik.

Tokozás, kommunikáció és fizikai lábnyom

A teljes állvány mérete 2150 × 1305 × 800 mm, tömege pedig megközelítőleg 2240 kg maximális konfiguráció mellett, rackbe szerelt egységként, nem szabadon állóként. A kommunikáció TCP-n, RS485-ön vagy CAN-n keresztül fut, a CAN-t kifejezetten a BMS-szel való kommunikációhoz használják. A hőkezelést intelligens ventilátoros hűtés kezeli, és a ház IP20-as besorolással rendelkezik, amely alkalmas beltéri vagy védett telepítésre, nem pedig közvetlen kültéri kitettségre.

Az állapotjelentés egy SOC és hibakód kijelzőn keresztül történik, amelyet egy kétszínű jelzőrendszer támogat – sárga a nagyfeszültségű tápellátást, piros az akkumulátorrendszer riasztását –, így a technikus a rack állapotát a panel kinyitása vagy laptop csatlakoztatása nélkül is le tudja olvasni. A tanúsítás a CE, IEC62619, IEC62040 és UN38.3 szabványokra terjed ki.

Ahol ez elfér egy nagyobb épületben

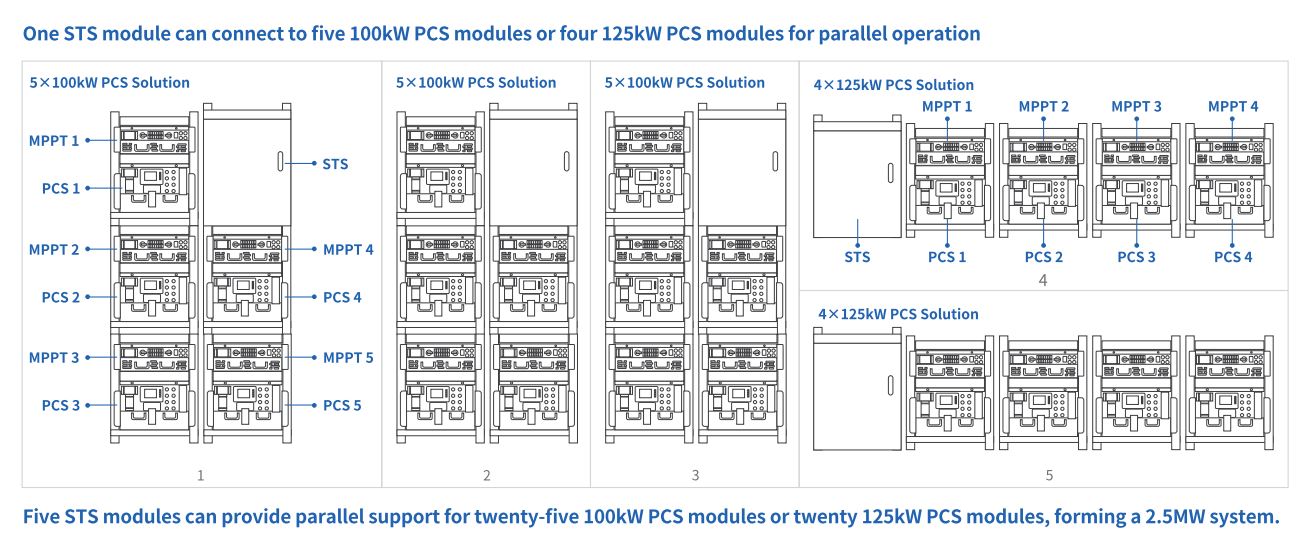

Ezek a rackenkénti számok minden nagyobb építőelemét jelentik: egy PCS akár 16 racket is képes párhuzamosan szállítani, így a projekt teljes energiakapacitása valójában csak a 257,23 kWh-s állványonkénti adat, megszorozva a PCS-szám által megengedett számú állvánnyal. Bárki, aki egy teljes klasztert talál az akkumulátor körül, áttekintheti a szélesebb kört nagyméretű akkumulátoros energiatároló rendszer felállás hogy megtudja, hogyan illeszkedik egymáshoz az állványszám, a PCS-besorolás és a teljes telephely kapacitása.
