SUN-MPPT-L01-EU-AM8 és SUN-STS500L specifikációk magyarázata: 8 csatorna, 500 kW STS

Két modul, két különböző munka

A SUN-MPPT-L01-EU-AM8 és a SUN-STS500L ugyanannak a C&I ESS-klaszternek a másik végén található. Az ember energiát von be a PV-húrokból, és a lehető leghatékonyabban adja át a PCS-nek. A másik dönti el, hogy valójában melyik áramforrás – hálózat, generátor vagy maga a PCS – éri el a terhelést. Egyik sem helyettesíti a másikat, és ha megértjük, hol kezdődik és hol végződik a feladat, könnyebbé válik a rendszer megfelelő méretezése.

SUN-MPPT-L01-EU-AM8: Mit csinál a 8 nyomkövető valójában

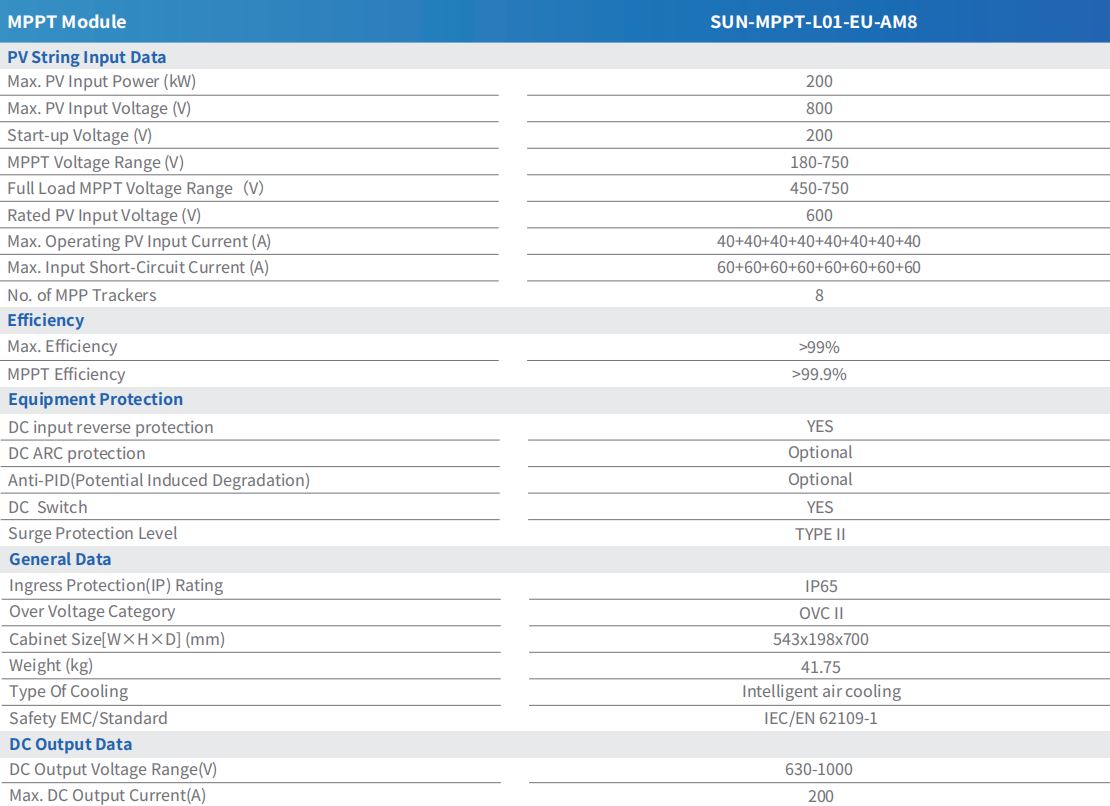

Ez a modul fut 8 független MPP tracker , mindegyik 40A üzemi áramra és 60A rövidzárlati áramkorlátra van méretezve, 200kWp kombinált maximális PV bemenethez. Mivel a nyomkövetők függetlenek, nem pedig csoportosítottak, az egyik karakterláncon lévő árnyékolási esemény vagy hiba elkülönítésre kerül az adott csatornára, ahelyett, hogy lehúzná a másik hétet.

A feszültség ablakok legalább annyira számítanak, mint a nyomkövető. Az indítási feszültség 200 V, az MPPT feszültségtartomány 180-750 V, teljes terhelés mellett pedig 450-750 V-ra szűkül. A névleges PV bemeneti feszültség 600 V, az egyenáramú kimenet pedig 630-1000 V-on táplálkozik a PCS-be, 200 A-re korlátozva. A maximális hatásfok 99% felett van, maga az MPPT követési hatékonyság pedig meghaladja a 99,9%-ot – a két szám közötti különbség az, hogy a modul mennyire találja meg és tartja meg a tényleges csúcsteljesítmény-pontot a feltételek változása esetén. Azoknak az olvasóknak, akik szeretnék részletesebben elmagyarázni a mögöttes koncepciót, ez áttekintést a maximális teljesítménypont követéséről és arról, hogy ez miért fontos lefedi az alapokat.

SUN-STS500L: Kapcsolási kapacitás és időzítés

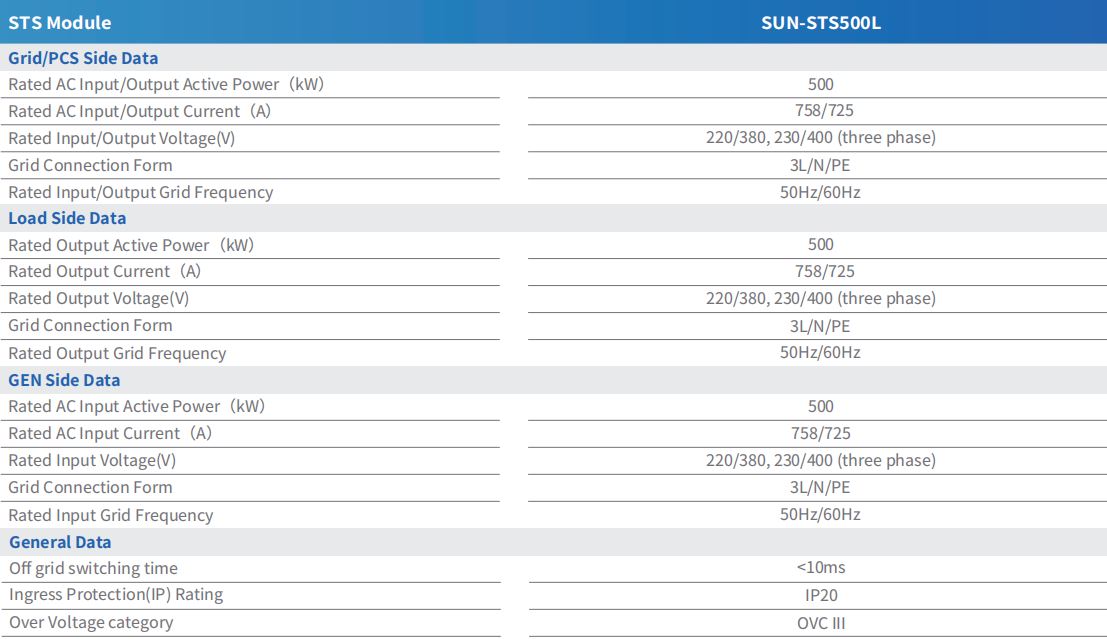

A SUN-STS500L egyetlen szám köré épül: a 500 kW kapcsolási kapacitás, azonosan alkalmazva a Grid/PCS oldalon, a terhelési oldalon és a GEN oldalon. Mindegyik oldal ugyanarra a 758A/725A bemeneti vagy kimeneti áramra van méretezve 220/380V vagy 230/400V háromfázisú, 3L/N/PE konfigurációban 50Hz-en vagy 60Hz-en.

A hálózaton kívüli kapcsolási idő 10 ms alatt van, ami elég gyors ahhoz, hogy a csatlakoztatott terhelések általában ne regisztrálják a hálózati, hálózaton kívüli és dízelgenerátor üzemmódok közötti átmenetet. A modul IP20-as bemeneti besorolással és OVC III túlfeszültség-kategóriával rendelkezik, ami inkább AC-oldali kapcsolóelemként, mint kültéri besorolású házként való szerepét tükrözi.

Hogyan működik együtt a két modul egy klaszterben

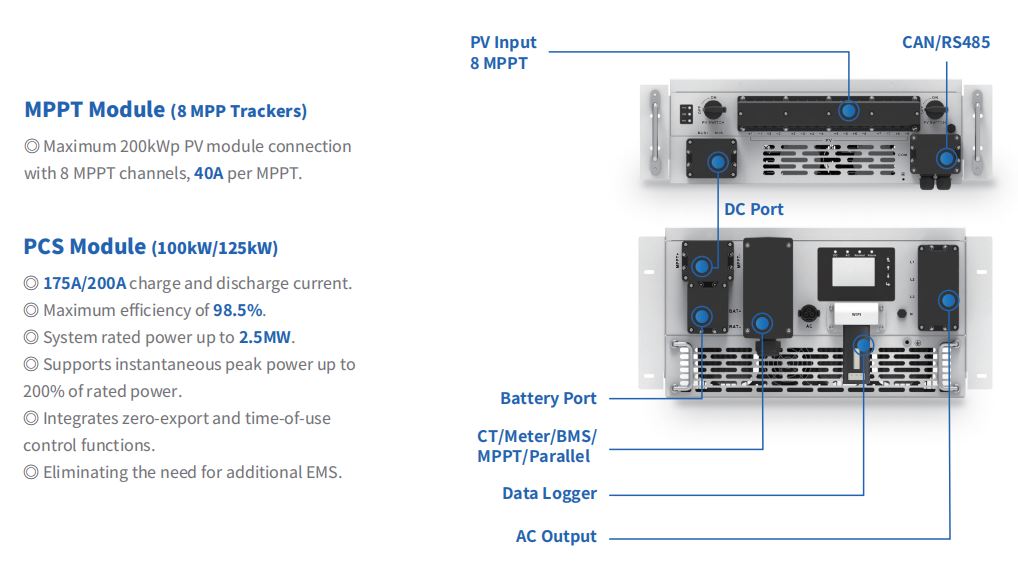

Egy tipikus felépítésben a PV stringek a SUN-MPPT-L01-EU-AM8-nál végződnek, amely a PCS-t táplálja a DC oldalon. A SUN-STS500L a váltakozó áramú oldalon, a PCS-től lefelé helyezkedik el, és eldönti, hogy a terhelést hálózatról, PCS-támogatott akkumulátorról vagy dízelgenerátorról táplálja. Egy STS500L egység legfeljebb öt 100 kW-os PCS-egységhez vagy négy 125 kW-os PCS-egységhez csatlakozik, így az MPPT-STS arány egy klaszterben követi, bármennyi PCS-egység van csatlakoztatva az egyetlen STS-modulhoz.

Ez a felosztás számít a hibaelhárítás során: a PV alulteljesítményű probléma az MPPT modulra és annak nyomkövető szintű adataira mutat, míg a kapcsolási késleltetés vagy az üzemmódváltási hiba az STS modulra és annak AC-oldali vezetékeire utal. Azok a csapatok, amelyek e két modul köré egy teljes klasztert határoznak meg, áttekinthetik a teljes fürtöt C&I energiatároló rendszer felállás hogy a PCS-szám és az akkumulátor kapacitása megfeleljen a fenti MPPT- és STS-besorolásoknak.
