Deye GE-F128/F240/F256 sorozatú kültéri akkumulátorszekrény: kisméretű C&I ESS útmutató

A kisméretű kereskedelmi és ipari energiatárolás új mércéje

A legtöbb kereskedelmi és ipari telephelynek nincs szüksége megawatt-méretű akkumulátortelepre. Egy gyári csúcs borotválkozásnak, egy bevásárlóközpontnak, amely ellensúlyozza a keresletet, vagy egy kritikus terhelésű tartalékoló farmnak általában 100 kWh és 300 kWh között van szüksége – ez elég, nem elég ahhoz, hogy igazolja a folyadékhűtési konténeres rendszert saját karbantartó személyzettel. Ez a rés pontosan ott van, ahol a Deye GE-F128/F240/F256 sorozatú kültéri akkumulátor szekrény egy szélesebb család részeként található el kisméretű C&I ESS megoldások .

A 314 Ah-s lítium-vas-foszfát cella köré épült, és a Deye 30–125 kW-os hibrid invertereivel vagy moduláris PCS egységpárosítva a GE-F sorozat egy teljes hatdimenziós biztonsági architektúrát, intelligens szerkezetet és akár 10 egységből álló párhuzamos bővítést tömörít egy gyűrűbe.

Három szekrény, egy platform

A sorozat három fizikai szekrényméretet fed le, mindegyiket többféle energiakonfigurációban kínálják, amely ugyanabból a 16,08 kWh-s akkumulátormodulból épül fel:

• GE-F128 sorozat — a GE-F112/128 kültéri akkumulátor szekrény , 112,4 kWh és 128,5 kWh, 7 vagy 8 modul
• GE-F240 sorozat (GE-F176 / GE-F208 / GE-F240) – a GE-F240/256 kültéri akkumulátor szekrény sorozat , 176,84 kWh - 241,15 kWh, 11 - 15 modul
• GE-F256 sorozat — GE-F240/256 platformon belül is, 257,23 kWh, 16 modul

Mindegyik változat ugyanazon az alapcellán osztozik – egy 1P16S 314Ah LFP csomagon 51,2 V névleges feszültséggel –, amely a kiegészítő ökoszisztémát, a kommunikációs protokollt és a biztonsági rendszereket konzisztensen tartja a teljes termékcsaládban. Az üzemi feszültség a legkisebb központi 280 V-tól a GE-F256 934,4 V-ig terjed, és minden szekrény támogatja a 180 A maximális töltő/kisütési áramot, 285 A csúcsértékkel 15 másodpercig.

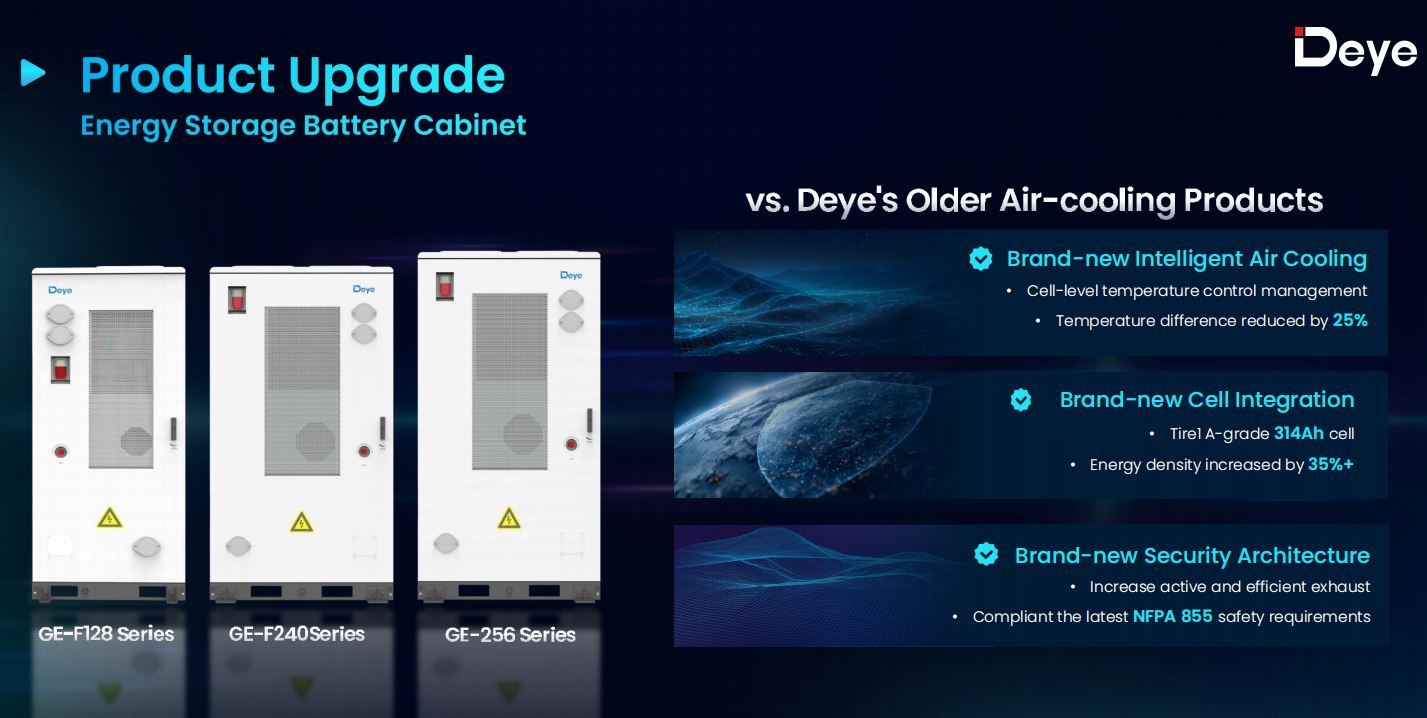

Miért változtatják meg a 314Ah-s cellák a gazdaságot?

Az előző generáció 100 Ah-s cellájáról a 314 Ah-s cellára való áttérés nem volt elegendő kapacitásbővítés. A kevesebb,nagyobb cella kevesebb csomagszintű csatlakozás, kevesebb,megsodási pontot és egyszerűbb kábelköteget jelent – ​​ez nagy része annak, hogy a GE-F128 sorozat egységének potenciális hibája 25%-kal csökken a Deye régebbi légtéseihez kapcsolódó, szekrény megfelelő platformon a nagyobb GE-F2240/25 platformon.

A ciklus élettartama is javul. A 314 Ah-s cellát a következőre tervezték 800 ciklus 0,5 °C és 25 °C hőmérsékleten 70%-os élettartam-végére, az előző generációs cellák 6000 ciklusához képest, 45°C-on nincs leértékelés, és a cellák közötti hőmérséklet-különbség 6°C-on belül – ez 25%-kal szorosabb eloszlás, mint a régebbi kialakításnál.

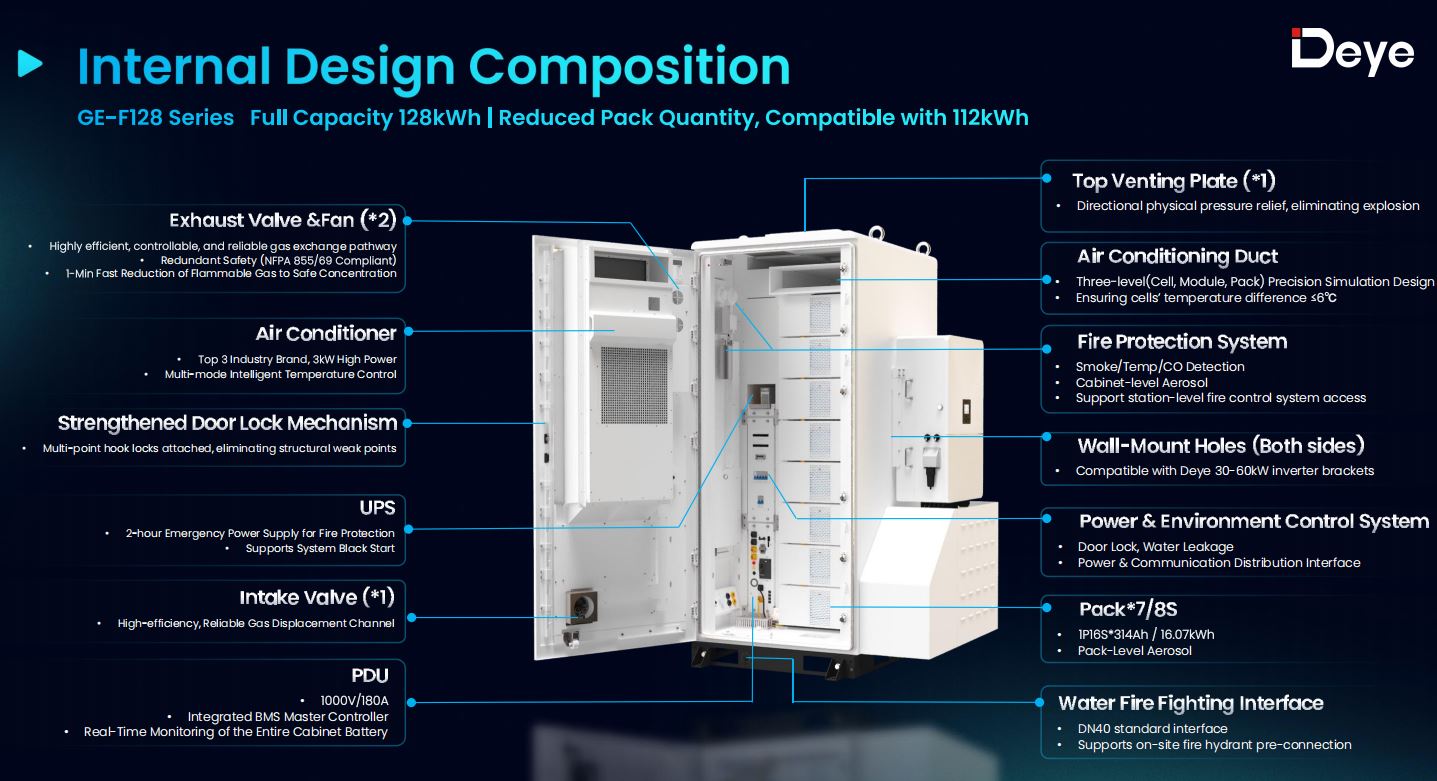

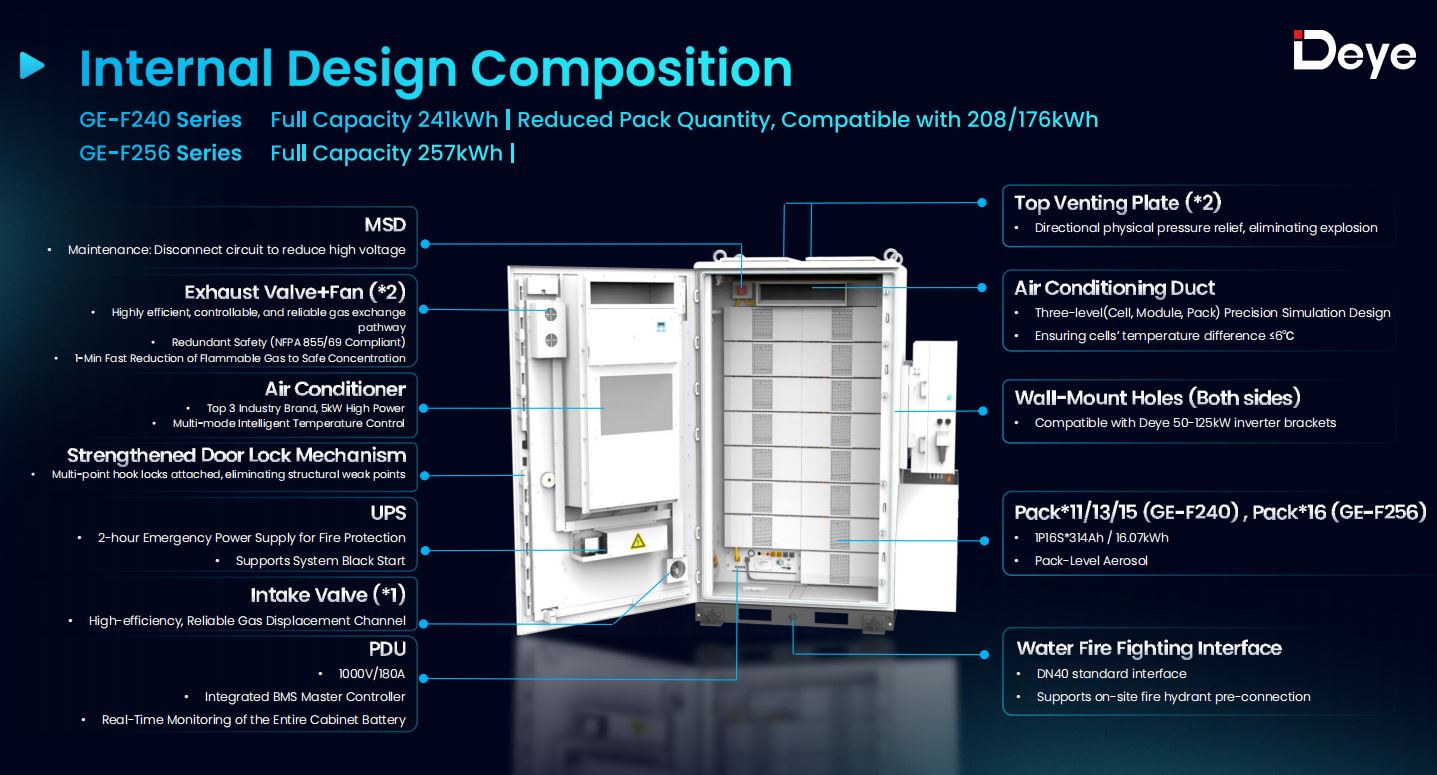

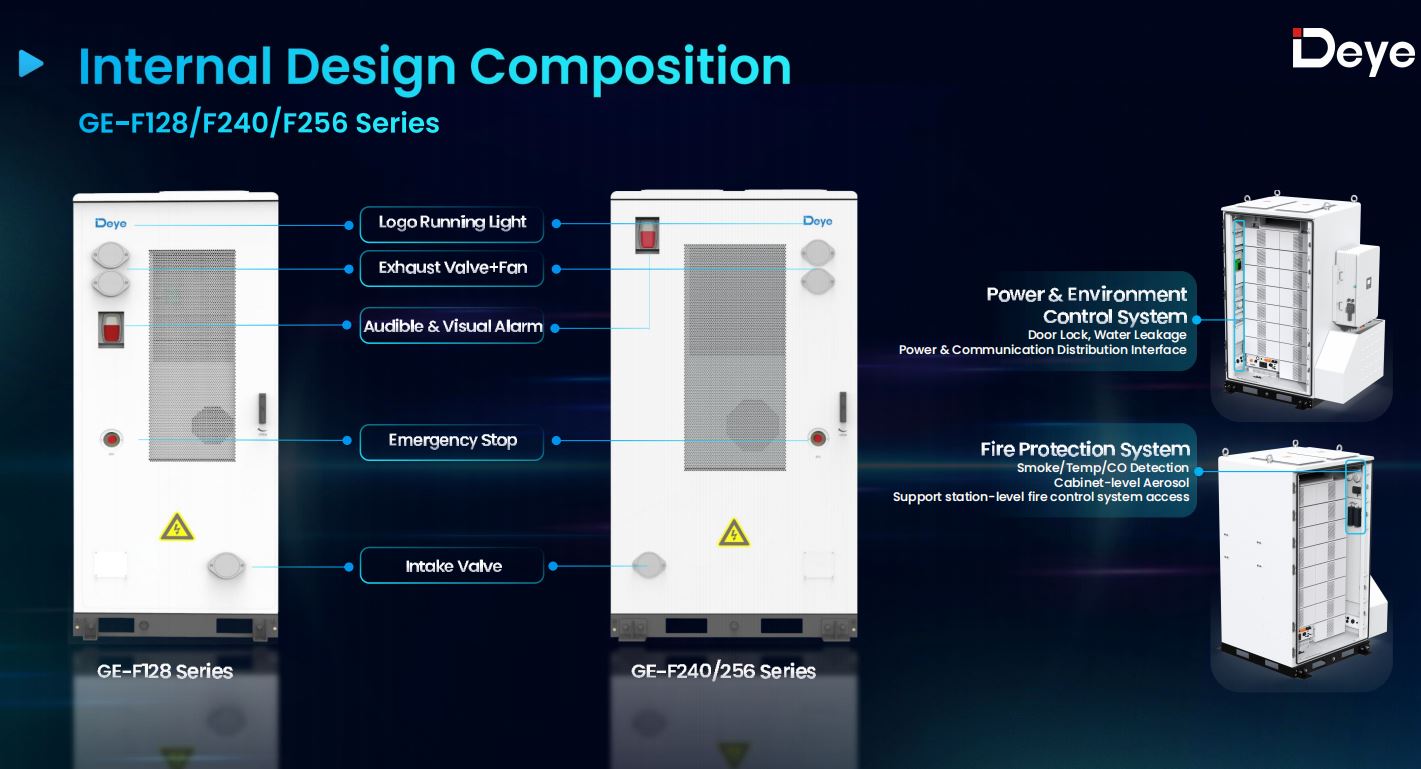

Hatdimenziós biztonság: D1-től D6-ig

A szabadban, a rakodó dokk vagy a gyár fala mellett elhelyezett akkumulátorszekrények nem élvezik a külön tűzálló helyiség luxusát, így a biztonsági kialakításnak önmagában is több munkát kell végeznie. Deye ezt hat rétegre strukturálja, mindegyike más-más hibamóddal foglalkozik:

1. D1 – Elektromos leválasztás ,biztos a hibák terjedését a csomagok között
2. D2 – Fizikai/hőszigetelés cellák és modulok között
3. D3 – Aktív légtelenítés , a gyúl gázt egy percen belül biztonságos koncentrációra tisztítja
4. D4 – Irányított robbanásmentesítés egy felülre szerelt szellőzőlapon keresztül
5. D5 – Aeroszol elnyomás csomag és szekrény ugyanúgy egyaránt
6. D6 – Vízzel oltó interfész , DN40 szabványú csatlakozás helyszíni tűzcsap előcsatlakozáshoz

Egy részlet, érdemes megjelölni, aki összehasonlítja a műszaki adatokat: a robbanószellőző rajta van tetejére a szekrényben, nem pedig a hátulján. Ez az egymás melletti vagy egymás melletti telepítéseknél számít, ahol a hátulra szerelt szellőzőpanel vagy blokkolva lenne, vagy külön szabad térre van szükség a helyszínen. A szekrény 2 órás UPS-támogatott vészhelyzeti tápellátást is tartalmaz, így a tűzvédelmi rendszer akkor is működik, ha a fő tápellátás megszakad, és megfelel az NFPA 855, NFPA 68/69 és UL9540A szabványoknak.

Intelligens léghűtés leértékelési büntetés nélkül

A léghűtésről híresek a forró éghajlaton való küzdelmek, és általában innen ered a "folyadékhűtés csak komoly dolgokhoz" érv. A GE-F sorozat ezt egy háromszintű (cella, modul, csomag) precíziós szimulációs légkondicionálással erősíti meg, kapott a GE-F128-on 3 kW-os, a GE-F240/256-on pedig 5 kW-os csúcsteljesítményű, ipari márkájú klímaberendezés hajt meg.

Az eredmény az nincs leértékelés 45°C-ig környezeti hőmérséklet – ez a küszöb, amely a legtöbb léghűtéses versenytárs vagy nem tud eltalálni, vagy csak szélesebb cellahőmérséklet-szóródással éri el. Deye saját szekrény-összehasonlítási adatai szerint több rivális léghűtéses 40°C-os hőmérsékletre állítanak, leértékelést végeznek, a hőmérsékletkülönbség pedig 8-10°C a GE-F sorozat 6°C-jával szemben. Nyáron Dél-Európában vagy a Közel-Keleten a tetőn vagy a rakodódokkban történő telepítés esetén ez a különbség a teljes névleges teljesítmény és a délután csendesen lefojtozó rendszer közötti különbségek között.

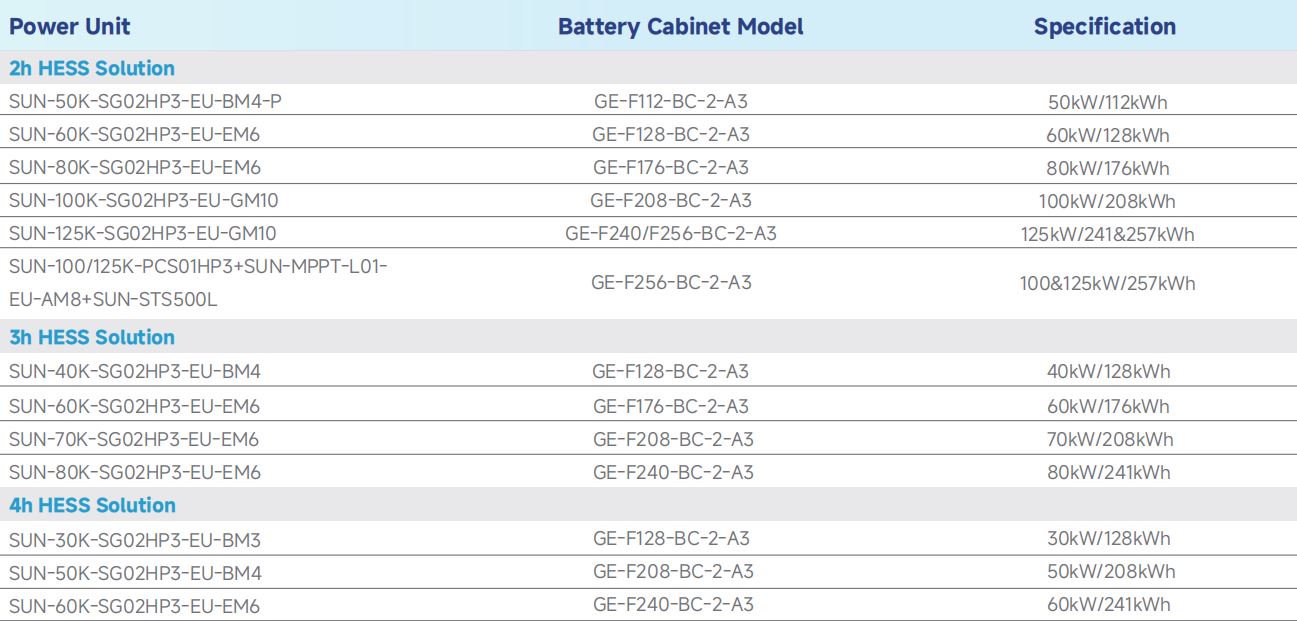

Szekrény és tápegység párosítása

A GE-F sorozatot nem rögzíti csomagként árulják – ez egy menü. A kívánt kisütési időtartamtól (2h/3h/4h) és a teljes teljesítménytől függően ugyanaz a szekrény párosítható különböző Deye háromfázisú nagyfeszültségű hibrid inverterek , vagy a nagyobb GE-F240/256 esetében moduláris PCS MPPT STS köteggel:

• GE-F128 sorozat 30-60 kW-os hibrid inverterekkel párosítható
• GE-F240/256 sorozat párosítható 50-125 kW-os hibrid inverterekkel vagy a SUN-100K/125K-PCS01HP3 moduláris teljesítményátalakító rendszerrel

Egy szingli SUN-60K háromfázisú hibrid inverter illesztette a GE-F128 kültéri akkumulátor szekrény például 60 kW/128 kWh 2 órás rendszert biztosít. Cserélje ki egy SUN-30K egységre ugyanabban a szekrényben, és 30 kW/128 kWh teljesítményű, 4 órás beállítóvá válik – ugyanazon az akkumulátoron az hardveren, más a munkacikluson, a pusztán inverter névleges áramának a kívánt kisülési ablakhoz való igazításával választanak ki.

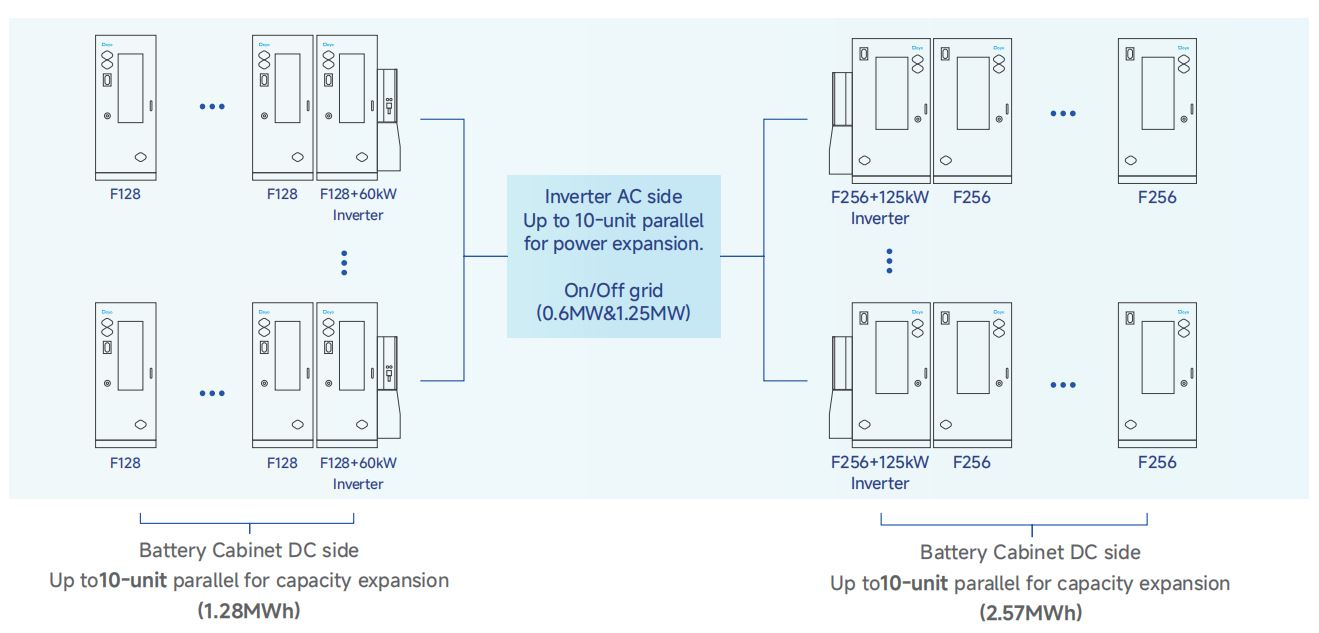

Egyetlen szekrény túllépése

Az Egy szingli GE-F256 szekrény teljesítménye körülbelül 257 kWh, de a legtöbb C&I projekt idővel növekszik, vagy nagyobb kezdéssel kezdődik, mint amennyit egy szekrény képes lefedni. Az egyenáramú oldalon ig 10 szekrény párhuzamosítható veremenként, ami a GE-F128 sorozatot 1,28 MWh-ra, a GE-F240/256 sorozatot pedig 2,41–2,57 MWh-ra növeli – ez elegendő ahhoz, hogy áthidaljon a Deye által dedikált területre. nagyméretű BESS rendszerek olyan projektekhez, amelyek teljesen kinőnek egy moduláris szekrényes megközelítést. A váltakozó áramú oldalon a Deye HP3 sorozatú inverterei támogatják a párhuzamosítást 10 egység , 0,6 MW-ra vagy 1,25 MW-ra tolja a hálózaton kívüli teljesítményt az inverter típusától függően.

Az inverteres kialakítás két független akkumulátor bemenetet is támogat, ami azt jelenti, hogy a különböző specifikációkjú szekrények – mondjuk egy család GE-F128 az újonnan hozzáadott GE-F240 mellett – ugyanazon a tápegységen ülhetnek, hogy amikor a teljes flottacserét kényszerítik ki, a kapacitást.

Telepítés és távkezelés

A helyszín előkészítése az, ahol az akkumulátorrendszer teljes beépített költségének nagy része elrejtőzik – betonlapok, falerősítések, egyedi konzolok. A GE-F szekrény külső falán mindkét oldalon előre beállított inverter-szerelési pozíciók találhatók, így az inverterkonzol közvetlenül a szekrényhez csatlakozik, nem pedig külön falra szerelhető felmérést igényel. A Deye három emelési módot kínál az inverter súlyától és a helyszíntől függően: daru/targonca emelés 100–125 kW-os (~150 kg) egységekhez, egyszerű láncos emelés 60–125 kW-os egységekhez és kézi emelés 30–50 kW-os (~80 kg) egységekhez.

Az üzembehelyezést követően a rendszert vagy helyileg Bluetooth/USB-n keresztül, vagy távolról, a Deye Cloud platformon keresztül kezelik, amely kezeli a firmware-frissítéseket, a dinamikus tarifaalapú töltési/kisütési ütemezést és a valós felügyeletet több mint 30 nyelven.

Ahová a GE-F sorozat illik

Ezek egyike sem a közüzemi méretű tárolásra irányul – Deye folyamatosan kijelenti, hogy a folyadékhűtés továbbra is a jobb megoldás 300 kWh vagy magas C-arányú alkalmazásokban. A GE-F128/F240/F256 sorozat célja az alatta lévő hely: gyárak, bevásárlóközpontok, farmok és hálózaton kívüli mikrohálózatok, amelyek a PV-BESS-t, PV-BESS-dízel- vagy egyenes BESS-konfigurációkat működtetik, ahol egy teljes beépíthető konténeres rendszer túlzottan nagy terhelésű lenne, de nem is. Összehasonlításképpen, a teljesen csomagolt, nem pedig moduláris megközelítést igénylő projektek megtekinthetik a Deye-t akkumulátoros energiatároló rendszerek C&I projektekhez , vagy kisebb egykabinos telephelyek esetén a minden az egyben hibrid energiatároló inverterek .

A 100–300 kWh-s C&I projektet értékelő gyakorlati telepítés vagy rendszerintegrátor számára a várható környezeti hőmérsékletre, a kiürítési napra, valamint arra, hogy a telephely várhatóan bővül-e később. A GE-F sorozat mindhárom megoldást választja anélkül, hogy kényszerítené a választást – nem csökkenti a léghűtést 45 °C-ig, az utolsó pillanatban az inverterválasztást meg kell adni, nem pedig a fix hardverkonfigurációt, és az első naptól beépített párhuzamos tágulási út.
