Deye otthoni akkumulátor beszerelési gyakorlati útmutató: Gyakori hibák és megoldások SE-F16 és RW-F16 esetén

Deye otthoni akkumulátor beszerelési gyakorlati útmutató: Gyakori hibák és megoldások SE-F16 és RW-F16 esetén

1. Bevezetés

A BBC technológiai jelentései az otthoni energiatároló rendszereket gyakran energiafüggetlen „otthoni erőművekként” ábrázolják – a tetőtéri napelemek napközben áramot termelnek, az akkumulátorok pedig éjszaka vagy esős napokon szolgáltatnak áramot, így kezelik a csúcsvölgyi áramárakat, a hálózat ingadozásait és még a szélsőséges időjárást is. A valós telepítés azonban távol áll a „plug-and-play”-től. A Deye (Deye, professzionális energiatároló és inverter márka) alacsony feszültségű lítium akkumulátorai SE-F16 és RW-F16 (mindkettő 16 kWh LiFePO₄, 51,2 V névleges), a SUN-10K-SG05LP3-EU-SM2-vel (10 kW-os feszültségű háromfázisú és alacsony feszültségű hibrid) párosítva. rendellenességek a tényleges vezetékezésben, kommunikációban és párhuzamosításban. Ez a cikk a Deye hivatalos kézikönyvei, felhasználói fórumai (például DIY Solar Forum) és valós telepítési esetek alapján négy tipikus problémát és azok megoldásait elemzi, amelyek segítenek a hétköznapi lakástulajdonosoknak vagy a telepítőknek elkerülni a buktatókat. Az adatok a legújabb, 2025-2026 közötti termékspecifikációkból származnak, és a tényleges teljesítményt befolyásolja a hőmérséklet, az SOC stb.

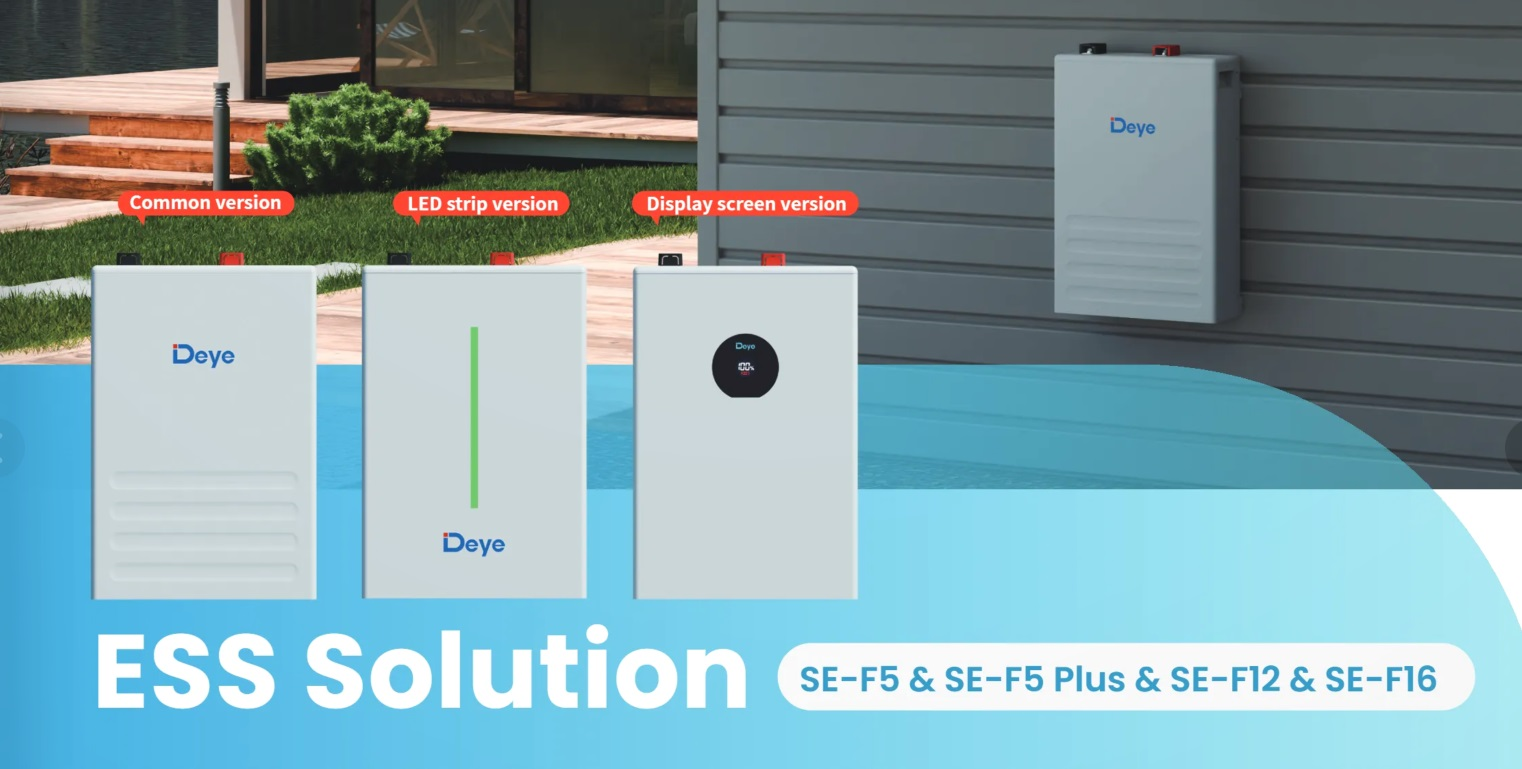

1. ábra. Hivatalos képek a Deye SE-F16 sorozatról

2.1 Első eset: BMS kommunikációs hiba – „Az akkumulátor nem válaszol”, a rendszer közvetlenül leáll

A leggyakoribb fájdalompont: az inverter a „comm./F01-F64” üzenetet jeleníti meg, vagy az akkumulátor LCD „W31 Akkumulátor-kommunikációs figyelmeztetés (PCS-kommunikáció sikertelen)” üzenetet jelenít meg. Egy német háromfázisú háztartási tulajdonos egy SUN-10K-SG05LP3-EU-SM2 két RW-F16 egységet szerelt be; bekapcsolás után az inverter többször is riasztott, az akkumulátor SOC nem jelent meg, és a töltés/kisütés teljesen meghiúsult. Ok elemzése: A Deye akkumulátorok beépített BMS-sel (Battery Management System) rendelkeznek, amely CAN 2.0-n (RJ45 porton) keresztül kommunikál az inverterrel. A gyakori okok a következők:

• A kommunikációs kábel nincs szükség szerint felszerelve ferritgyűrűvel (távolsági vezetékezés esetén az interferencia elkerülése érdekében ajánlatos 4 fordulattal feltekerni).
• Helytelen bekötési sorrend (CAN-H/L fordított).
• Hibás bekapcsolási sorrend (először az akkumulátor szerviz kapcsolót, majd a BMS kapcsolót, végül az invertert kell BE kapcsolni).
• Az inverter „Li-BMS” üzemmódja nincs Deye natív protokollra állítva (vagy rosszul választotta ki a Pylontech vagy más harmadik féltől származó protokollt).
• Az RW-F16 a klasszikus modell; bár az SE-F16 támogatja az automatikus hálózatépítést, a firmware eltérése továbbra is kiválthatja a „mestercím ismétlését”.

Gyakorlati megoldások:

1. Kikapcsolás után az eredeti CAT5E kommunikációs kábellel csatlakoztassa újra az akkumulátor „PCS” portját az inverter BMS CAN portjához.
2. Ha a kommunikációs kábel hosszú, vagy a helyszínen erős elektromágneses interferencia van, ferritgyűrűt kell felszerelni és megfelelően feltekerni.
3. Párhuzamba állítás előtt töltse fel az összes akkumulátort 100% SOC-ra, hogy csökkentse a feszültségkülönbséget és elkerülje a keringő áramot.
4. Lépjen be az inverterbe „Battery Setup”, és állítsa a „Li-BMS” protokollt Deye natív protokollra (általában automatikusan felismeri, vagy válassza a 00 módot).
5. Normál bekapcsolási sorrend: akkumulátor szerviz kapcsoló BE → BMS kapcsoló BE → inverter indítása.
6. Ha továbbra is rendellenes, ellenőrizze a BMS-naplót a Deye App-en vagy a megfigyelési platformon keresztül; csak az eredeti Deye inverterek támogatják az akkumulátor firmware online frissítését, a harmadik féltől származó inverterek ezt a műveletet nem tudják végrehajtani.

Tulajdonosi visszajelzés: A fenti lépések végrehajtása után a rendszer 10 percen belül visszatért a normál működéshez, és az SOC adatok valós időben szinkronizálódtak. A kézikönyv egyértelműen kimondja: PCS kommunikációs riasztások esetén először diagnosztizáljon felügyeleti szoftverrel, és ne működtesse a rendszert hibásan.

2.2 Második eset: Párhuzamos akkumulátor-kiegyensúlyozatlanság – az egyik „tele”, a másik „éhezés”

Gyakori a több akkumulátoros bővítés során: két SE-F16 egység párhuzamba állítása után az egyik folytatja a töltést, míg a másik SOC 60%-on marad, ami elvesztegetett teljes kapacitást és még a „Cell feszültség feletti különbséget” is kiváltja. Egy lengyel villatulajdonos (4db RW-F16 10kW inverter) párhuzamba állítás után egyenetlen kisülési áramot talált, csúcsterhelés alatti riasztással. Okok elemzése:

• Az RW-F16 IN→OUT láncos csatlakozást igényel; Az SE-F16 támogatja az automatikus hálózatépítést DIP-kapcsolók nélkül, de a kommunikációs kábelek helytelen sorrendje vagy a címütközés továbbra is hálózati hibát okozhat.
• Az akkumulátor SOC nem konzisztens a párhuzamosítás előtt (a kézi utasítás szigorúan megköveteli, hogy minden akkumulátort 100%-ra töltsön fel a párhuzamosítás előtt).
• A tápkábel keresztmetszete túl kicsi, vagy a csatlakozási nyomaték nem elegendő (ajánlott 2/0 AWG, standard nyomaték 24,5 Nm).
• Az inverter maximális töltő/kisütési árama nincs az akkumulátor teljes kapacitásának megfelelően konfigurálva: SUN-10K-SG05LP3-EU-SM2 maximális töltő/kisütési áram 240A, egyszeri RW-F16 folyamatos kisülési áram 160A.

Gyakorlati megoldások:

1. Párhuzamba állítás előtt töltse fel teljesen az egyes akkumulátorokat 100% SOC-ra külön-külön, és hagyja állni 24 órán át, hogy biztosítsa a feszültség állandóságát.
2. A kommunikációs kábeleket szigorúan IN→OUT láncban kell csatlakoztatni; egyetlen egység legfeljebb 32 párhuzamos egységet támogat, akár 512 kWh teljes kapacitással.
3. Az SE-F16 nem igényel DIP kapcsoló beállítást; RW-F16 párhuzamos üzemmód: 1. mód ≤15 kW-os inverterekhez, 2. mód >15 kW-os inverterekhez.
4. Az „Akkumulátor beállítása” inverterben engedélyezze a párhuzamos üzemmódot, állítsa be helyesen a teljes kapacitást és a maximális töltési/kisütési áramot; Az egyszeri RW-F16 folyamatos áramerősség 160 A-en belüli korlátozása javasolt a túlmelegedés elkerülése érdekében (a beépített 125 A-es megszakító további védelmet nyújt).
5. Monitorozza az egyes akkumulátorcellák feszültségét és hőmérséklet-különbségét valós időben a Deye felhőplatformon vagy az alkalmazáson keresztül; azonnal ellenőrizze a kábeleket és csatlakozásokat, ha a feszültségkülönbség meghaladja a 0,5 V-ot.

Eredmény: A javítás után a tulajdonos kiegyensúlyozott akkumulátortöltést/kisütést és egyenletes árameloszlást ért el, 30%-kal növelve a rendszer önfogyasztását. A kézikönyv kifejezetten figyelmeztet: párhuzamos üzemmódban, ha egyetlen akkumulátor folyamatos árama meghaladja a határértéket, az túlmelegedést vagy akár biztonsági kockázatokat is okozhat.

.

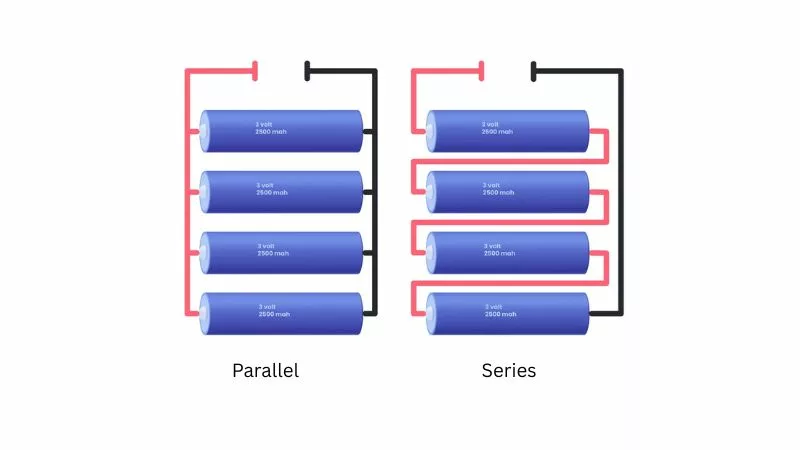

2. ábra. Akkumulátor párhuzamos és soros csatlakozási elvének sematikus diagramja

2.3 Harmadik eset: Földelési és egyenáramú hiba – F22/F56 riasztás, biztonsági veszély

A SUN-10K-SG05LP3-EU-SM2 telepítése után gyakran jelentenek F22-t (lehetséges földelési vagy egyenáramú csatlakozási rendellenesség) vagy F56-ot (egyenáramú busz feszültsége túl alacsony). Egy francia telepítő időnként „offline” problémákba ütközött az RW-F16 falra szerelésekor; az inverter abnormálisan alacsony akkumulátorfeszültséget mutatott (az akkumulátor tényleges feszültsége 51 V normál). Okok elemzése:

• A földelés nem megbízható (az inverterházat és az akkumulátort megfelelően csatlakoztatni kell a PE védőföldelésre).
• Az egyenáramú pozitív/negatív kábel nyomatéka nem éri el a szabványt (24,5 Nm), vagy fordított a polaritás (közvetlenül károsíthatja az invertert).
• Az RW-F16 beépített 125A-es kétpólusú megszakítóval rendelkezik, az SE-F16 folyamatos kisülési kapacitása 230A-ig; Ha a környezeti hőmérséklet 0 ℃ alatt van, az akkumulátor BMS tiltja a töltést és aktiválja a védelmet.
• Rossz irányban telepített CT áramváltó (nulla export módban a nyílnak a terhelés oldalára kell mutatnia).

Gyakorlati megoldások:

1. Telepítés előtt győződjön meg arról, hogy minden egyenáramú kábel megfelel-e a nyomatékkövetelményeknek, szigorúan különböztesse meg a pozitív és negatív pólusokat, és soha ne cserélje fel őket.
2. Az inverterházat és az akkumulátorházat megbízhatóan földelni kell ugyanarra a PE-pontra, hogy ekvipotenciális csatlakozást hozzon létre.
3. Ellenőrizze az inverter „Rendszerriasztások” naplóját; Az F22-t többnyire a laza kapcsolatok okozzák – a megoldáshoz húzza meg újra.
4. Csatlakoztassa a hőmérséklet-érzékelőt a megfelelő porthoz; kerülje az ólom-savas akkumulátor üzemmód téves beállítását.
5. Rögzítse a CT áramváltót a megfelelő fázisvonalra úgy, hogy a nyíl a terhelés felé mutasson; a háromfázisú rendszernek teljesen le kell fednie az L1/L2/L3-at.

A javítás után a riasztások megszűntek, és a rendszer UPS zökkenőmentes kapcsolási funkciója megfelelően működött. A BBC-vel kapcsolatos jelentések rámutattak, hogy a rossz földelés az egyik legrejtettebb biztonsági veszély az otthoni energiatároló rendszerekben.

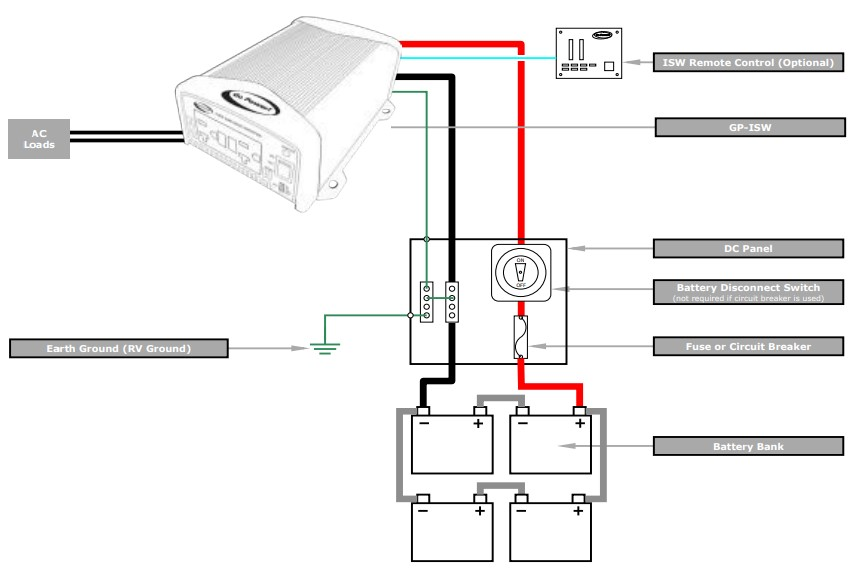

3. ábra. Az inverter egyenáramú oldali kábelezésének és földelésének teljes sematikus rajza (PE/földelés)

2.4 Negyedik eset: Használati idő (TOU) töltési/kisütési hiba és töltési felső határzár

Ha az invertert csúcs-völgyi villamosenergia-áras időszakokra állítják be, akkor az akkumulátor nem töltődik az ütemterv szerint, vagy csak maximum 80%-ig töltődik. Az SE-F16-ot párosító holland felhasználó azt tapasztalta, hogy az éjszakai völgyi árú időszakokban nem volt töltés, míg nappali abnormálisan az „akkumulátor lemerülését” jelzi. Okok elemzése:

• Az „Akkumulátor aktiválása” opció tévesen engedélyezve van (ez a funkció csak az alacsony SOC-elemek helyreállítására szolgál; normál működés közben le kell tiltani).
• A BMS-kommunikáció instabil, ezért az inverter nem tud valós SOC-adatokat lekérni.
• Az RW-F16/SE-F16 akkumulátor firmware csak a Deye invertereken támogatja a frissítést; harmadik féltől származó eszközökkel, például Victronnal való keverés könnyen abnormális energiaáramlás-kijelzést okoz.

Gyakorlati megoldások:

1. Az inverter „Battery Setup” részében tiltsa le az „Akkumulátor aktiválása” funkciót.
2. Engedélyezze a „Grid Charge” funkciót, és állítsa be helyesen a TOU csúcs-völgyi időszakait (pl. éjszakai 00:00-06:00 völgyi díjszabás).
3. Először zárja ki a BMS kommunikációs problémákat (lásd az első esetet).
4. Harmadik féltől származó inverterekkel való keveréskor váltson kézi feszültség üzemmódra, vagy lépjen kapcsolatba Deye-vel a protokoll-kompatibilitás megerősítése érdekében.

Miután a felhasználó elvégezte a javítást, a rendszer szigorúan a csúcs-völgy stratégiát követte, és az áramköltségek jelentősen csökkentek.

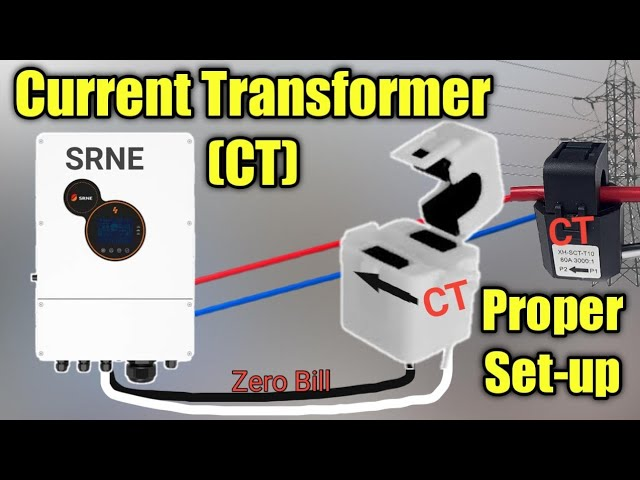

4. ábra. A CT áramváltó helyes beépítési rajza

3. Útmutató a buktatók elkerüléséhez: A professzionális telepítés továbbra is elengedhetetlen

Deye Az SE-F16 (kompakt szerkezet, nagy áramkimenet, magasabb védelmi fokozat) és az RW-F16 (beépített megszakító, klasszikus falra szerelhető telepítés) egyaránt kiforrott lakossági termék, 6000 ciklus élettartammal és több mint 90%-os oda-vissza hatásfokkal. A telepítéshez azonban nagy szükség van a professzionalizmusra: azt szakembernek kell elvégeznie, szigorúan betartva a kézikönyvben megadott nyomatékszabványokat, az üzemi hőmérséklet-tartományt (töltés 0-55℃) és a kommunikációs előírásokat. A legtöbb telepítési hiba a nem szabványos műveletekből adódik – a kábelválasztás nem felel meg a követelményeknek, a kaotikus bekapcsolási sorrend vagy a párhuzamosítás előtti kiegyensúlyozás elmulasztása. Gyakorlati javaslatok:

• Telepítés előtt végezze el a teljes rendszer szimulációját és hibakeresését.
• Rendszeresen ellenőrizze a firmware verzióját és a működési naplókat a Deye App segítségével.
• Bár az európai raktári kiszállítás hatékony, mégis javasolt helyi minősített telepítőket választani.
• Szélsőséges időjárás esetén összpontosítson az akkumulátor hőmérsékletének figyelésére, hogy elkerülje a gyakori BMS-védelmi kioldásokat.

Az energiatárolási technológia, amint azt a BBC jelentései is leírják, a professzionális forgatókönyvekről a hétköznapi háztartások felé haladnak. A háztartások energiafüggetlenségének valódi eléréséhez azonban a szabványos működés a telepítési szakaszban gyakran fontosabb, mint maga a termék. Ha hibákat észlel, először tekintse meg a Deye hivatalos hibareferencia-táblázatát, vagy lépjen kapcsolatba a hivatalos műszaki támogatással. Megfelelő hibakeresés után ez az akkumulátorsorozat több mint 10 évig stabilan működik, így megbízható zöldenergia-tartalék egységgé válik otthonában.
