Tűzbiztonsági figyelmeztetés az otthoni PV energiatároló rendszerekről: A tűzoltók védelmének biztosítása automatikus leállítással

Mivel a lakossági fotovoltaikus (PV) energiatároló rendszerek egyre gyakoribbá válnak, a tűzbiztonság kritikus aggodalomra ad okot - különösen vészhelyzetekben. Egy konkrét és veszélyes forgatókönyv merülhet fel, amikor háztűz bekövetkezik, és a fő megszakítót a tűzoltók zárják le. Annak ellenére, hogy a ház leválasztva van a rácstól, a rejtett kockázat megmarad: a frekvenciaváltó továbbra is hálózati üzemmódban működhet, az akkumulátorok és a napelemek révén történő terheléshez. Ez a folyamatban lévő energiaellátás súlyos biztonsági fenyegetést jelenthet az első válaszadók számára.

A rejtett veszély

Ha az elektromos terheléseket a frekvenciaváltó "terhelési" portjához csatlakoztatják, akkor még a fő rács leválasztása után az inverter továbbra is táplálhatja az eszközöket az akkumulátoron és a PV energián keresztül. Ez a folyamatos energiaellátás veszélyes környezetet teremt a tűzoltók számára, akik feltételezik, hogy a rendszer teljes mértékben ki van működve.

Ezenkívül irreális elvárni, hogy minden rendszert a fő megszakító közvetlen közelében telepítsenek, azaz a kézi leállítás nem lehet megvalósítható a tűzoltó vészhelyzetben.

A tűzbiztonsági megoldás

Alapvető fontosságú egy megbízható és automatizált leállítási mechanizmus. A cél az, hogy lehetővé tegye a tűzérzékelő rendszerek által kiváltott automatikus frekvenciaváltó leállítását, ahelyett, hogy kizárólag a rács leválasztására vagy a kézi beavatkozásra támaszkodna.

A biztonsági megoldás kulcseleme

PV oldal: Gyors leállítási eszközök (RSD)
Telepítse a gyors leállítási eszközöket vagy optimalizálókat, amelyek támogatják a leállítási funkciókat a PV modul szintjén.

Ezek biztosítják, hogy a kiváltás után a PV modulok abbahagyják a nagyfeszültségű egyenáramú teljesítmény előállítását, így a tetőtéri területek biztonságosabbá teszik a tűzoltási műveleteket.

AC oldal: Tűzjelző integráció

Integrálja a ház tűzjelző rendszerét az inverterrel.

A tűzriasztás száraz érintkezési jelet vagy 12 V DC bemenetet küldhet a frekvenciaváltóhoz, hogy azonnali leállítást kényszerítsen.

Hogyan működik a rendszer

Maguk az inverterek nem képesek a tűz észlelésére.

A tűzérzékelő rendszerek azonban konfigurálhatók:

Küldjön száraz érintkezési bezárást (például relé kimeneten keresztül)

Vagy adjon meg egy 12 V DC jelet a frekvenciaváltó kijelölt csatlakozóinak.

Miután az inverter megkapja a leállási jelet:

Az AC kimenetet azonnal leállítják.

A csatlakoztatott terhelések teljesítménye megszakad.

A rendszer biztonságos, leállási állapotba lép, védve a tűzoltókat a véletlen villamos sokktól vagy az ívvillanástól.

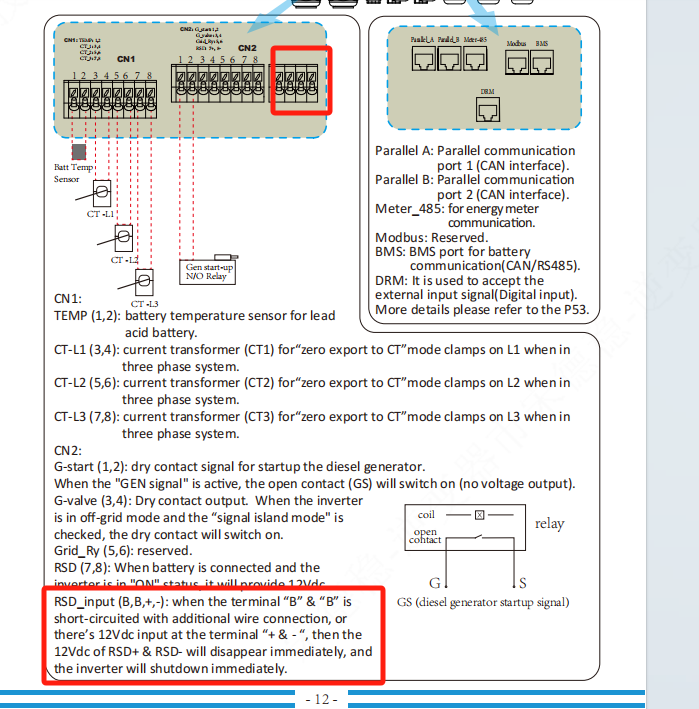

Referencia megvalósítás (a kép alapján)

A kép referenciájának megfelelően:

A leállításhoz használja a „B” és a „B-” (RSD bemenet) terminálokat.

Ha tűzriasztás vagy más „B” és „B” áramköri rövidnadrág, vagy 12 V-os jelet alkalmaz a „” és a „” -on, az inverter azonnal leáll.

Ez a funkció biztosítja, hogy az RSD és az RSD 12 V DC eltűnjön, megerősítve a rendszer deaktiválását.

Kulcs elvitel

Az automatikus inverter leállítása a tűzriasztásokra adott válaszként kritikus jelentőségű a sürgősségi személyzet biztonsága szempontjából.
A kockázat minimalizálása érdekében:

Végezze el a PV gyors leállítási mechanizmusait.

Integrálja a tűzjelző rendszereket az inverterrel való kommunikációhoz.

Győződjön meg arról, hogy a leállítás automatikusan elindul a tüzek során, megkülönböztetve ezt a normál rácskimaradásoktól.

Ezen védelem integrálásával biztonságosabb környezetet teremtünk mind a háztulajdonosok, mind a sürgősségi válaszadók számára.
