Az F33 nem mindig „hamis riasztás”: miért számítanak a fázisáram, a váltakozó áramú csatolás és az átmeneti terhelések

Az F33 nem mindig "hamis riasztás": miért számítanak a fázisáram, a váltakozó áramú csatolás és az átmeneti terhelések

Amikor egy inverter váltakozó áramú túláram eseményt jelez, de a hely néhány perccel később normálisnak tűnik, gyakran az az ösztön, hogy kellemetlen kioldást gyanít. A gyakorlatban a jobb kiindulási pont általában egyszerűbb: olvassa el a fázisokat, ellenőrizze, hogy hova csatlakozik a váltakozó áramú csatolású inverter, és kérdezze meg, mi változott közvetlenül a riasztás előtt.

A helyszíni szerviz ritkán jutalmazza a leggyorsabb feltételezést. Az első pillantásra rejtélyesnek tűnő riasztás gyakran közönségesnek bizonyul, ha megértjük az elektromos utat. Az F33 pontosan ebbe a kategóriába tartozik. Egyes Deye hibrid invertercsaládoknál a kód AC_OverCurr_Fault néven szerepel. Más családoknál a számozás kissé eltolódik, de a gyakorlati tanulság nagyjából ugyanaz: kezdje a váltakozó áramú oldallal, mielőtt arra a következtetésre jutna, hogy a gép tévesen jelentette az eseményt.

Ez a megkülönböztetés számít, mert az AC túláram eseményt gyakran túl szűken értelmezik. A telepítők megnézhetik a teljes helyszíni teljesítményt, leolvashatják az állandósult áramot, nem látnak semmi drámai dolgot, és úgy dönthetnek, hogy a riasztás nem lehet valós. Az áramerősség azonban nem mindig úgy viselkedik, ahogyan azt a fő teljesítményadatok sugallják. Egy telephely szerénynek tűnhet az összes kilowattban, és még mindig jelentős terhet róhat egy fázisra, különösen, ha váltóáramú csatolásról, tartalék terhelésről vagy rövid ideig tartó kapcsolási eseményekről van szó.

Kezdje a kóddal, de ne hagyja abba

Az első hasznos pont egy józan. A hibakódok számozása invertercsaládonként változhat, ezért a szervizcsapatnak mindig meg kell erősítenie a pontos modellt, mielőtt egyetlen kódot univerzálisként kezelne. Deye saját kézikönyvei ennek ellenére következetes irányba mutatnak: amikor az inverter váltóáram-oldali túláram-állapotot jelez, a vizsgálatot az AC útvonalon lévő árammal kell kezdeni, nem pedig azzal a sietős következtetéssel, hogy az akkumulátor, a BMS vagy a PV bemenet hibás.

Ez nyilvánvalónak tűnhet, de sok beszélgetés itt téved el. Ha egy akkumulátor a múltbeli adatok alapján egészségesnek tűnik, a figyelem gyakran a szoftverre vagy a firmware-re terelődik. Néha ez indokolt. Gyakrabban még mindig nem ellenőrizték megfelelően az alapokat: hol folyik az áram, melyik fázisra koncentrálódott, és hogy a rendszer konfigurációja valószínűsíti-e ezt a koncentrációt.

Hogy egy későbbi nulláram-leolvasás miért keveset bizonyít

Egy gyakori ellenvetés megnyugtatóan hangzik, de nem meggyőző: "A riasztás megbeszélésekor ellenőriztük az áramerősséget, és az nulla volt." Ez csak azt mutatja meg, hogyan nézett ki az oldal abban a későbbi pillanatban. Nem árulja el, mi történt az esemény kiváltásakor.

Rövid túláram események gyorsan jönnek és mennek. Egy kompresszor, szivattyú, fűtőelem, töltő vagy más inverter pillanatok alatt megváltoztathatja a képet. Ha az állapot eltűnik, mielőtt a technikus megérkezne, az állandósult állapotú leolvasás teljesen ártalmatlannak tűnhet. A történeti görbékről a legleleplezőbb részlet is hiányozhat, mivel az esemény rövidebb lehet, mint a naplózási intervallum, vagy egy szélesebb trendbe simítható, amely utólag nem tűnik feltűnőnek.

Ezért számít a kontextus. A szervizjelentés sokkal hasznosabbá válik, ha rögzíti, hogy mi kapcsolt be, milyen üzemmódban volt a rendszer, hogy a telephely csatlakozott-e a hálózatra vagy a terhelési oldalon keresztül működött-e, és hogy az esemény egybeesett-e a kereslet ismert változásával.

Az 5 kW-os félreértés: a teljes teljesítmény és a fázisáram nem ugyanaz

Újra és újra előjön egy sor a mezőről: "A terhelés 5 kW-ra van korlátozva, és az 5 kW nem termel 22 A-t." Ez az állítás csak egy bizonyos feltételezés mellett igaz, nevezetesen, hogy a teljesítmény egyenletesen oszlik meg egy háromfázisú rendszerben. Ha a terhelést vagy az AC-csatolt forrást egyetlen 230 V-os fázisra koncentrálják, az aritmetika azonnal megváltozik.

Tehát a pontosabb állítás a következő: 5 kW normál esetben nem ad 22 A-t egy kiegyensúlyozott háromfázisú rendszer minden fázisában, de egy 230 V-os fázison biztosan belefér ebben a tartományba. Pontosan ezért számítanak a fázisszintű adatok. Egy telephely összességében az elvárásokon belül lehet, és még mindig sokkal erősebben nyom egy vezetőt, mint amennyit a teljes teljesítményadat sugall.

A lényeg nem az, hogy minden 22 A-es érték elfogadható. Ez az, hogy magát a számot nem szabad lehetetlennek tekinteni anélkül, hogy először megállapítanánk, hogyan oszlik el a hatalom. Valódi telepítésben az L1 váltóáramú sztring inverter vagy az L1-re koncentrált nagy terhelés a fázisáramot sokkal fontosabbá teheti, mint a fő kW-szám.

Miért számít az AC csatolás helye?

A Deye európai hibrid inverter-dokumentációja fontos szempontot jelent, amelyet könnyű figyelmen kívül hagyni a napi hibaelhárítás során: az AC csatolás konfigurálható a hálózat vagy a terhelés oldalán, és a támogatott modelleken a GEN port Micro Inv bemenetként is használható. Ez a rugalmasság hasznos, különösen egy meglévő szoláris rendszer utólagos felszerelésekor, de megváltoztatja azt is, hogy az energia hogyan mozog a berendezésen keresztül, és hogyan kell értelmezni a riasztásokat.

Ha egy hálózati inverter AC-csatolással van a terhelési oldalon, akkor a megbeszélésnek azonnal át kell térnie a teljes helyszíni termelésről arra az útra, amelyen a tápellátás a tartalék kimeneten és a hozzá csatlakoztatott fázisokon keresztül történik. Hasonlóképpen, ha külső mérőt használnak az AC-csatolt felügyelethez, a Deye kézikönyvei megjegyzik, hogy a mérőadatoknak megfelelően kell kommunikálniuk a hibrid inverterrel, hogy a terhelési fogyasztási adatok pontosak legyenek. E nélkül a kontextus nélkül a technikusok és az ügyfelek a képernyőképekről vitatkozhatnak, ahelyett, hogy diagnosztizálnák a valós elektromos állapotot.

Olvassa el a fázisokat, ne csak az összeset

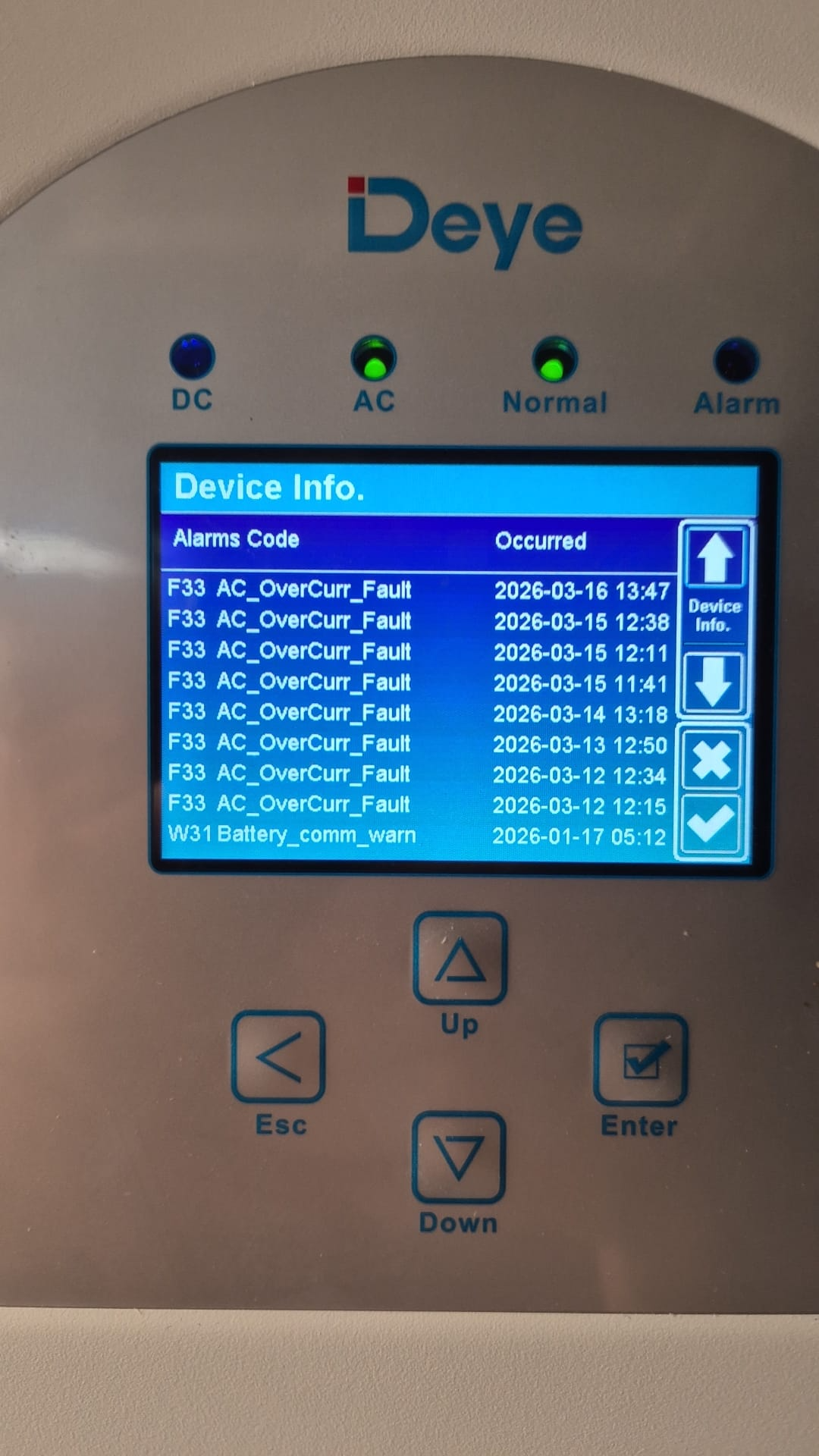

Ez az a hely, ahol az inverter saját részletező oldalai gyakran sokkal árulkodóbbak, mint egyetlen teljes teljesítmény nézet. A Deye interfésze a feszültséget, az áramerősséget és a teljesítményt mutatja az egyes fázisokhoz az inverter oldalon, valamint a feszültséget és a teljesítményt minden fázishoz a terhelési oldalon. Egy szervizcsapat számára ez nem dekoráció. Gyakran ez a döntő nyom.

A háromfázisú rendszerek továbbra is egyenetlenek lehetnek. A Deye kisfeszültségű háromfázisú hibridekre vonatkozó adatlapjain az áll, hogy az inverter támogatja az aszimmetrikus kimenetet, és a legújabb modellek menüi is utalnak az aszimmetrikus fázistáplálásra. Más szavakkal, a rendszert úgy építették, hogy a valós világban működjön, ahol a terhelések nem mindig osztódnak fel szépen. De ugyanez a valóság azt jelenti, hogy a hibaelhárítást fázisszinten kell elvégezni. Egy lapos összfigura elrejtheti a ferde telepítést.

Jobb módja annak, hogy elmagyarázzuk az F33-at az ügyfeleknek

Az ügyfelek általában nem akarnak egy leckét a hibakód filozófiából. Azt akarják tudni, hogy az inverter biztonságos-e, a rendszer megfelelően van-e bekötve, és nem kérik-e feleslegesen az alkatrészek cseréjét. A leghasznosabb válasz az, hogy ne mondjuk azt, hogy a riasztás határozottan helyes volt vagy határozottan rossz. Ennek magyarázata, hogy a váltakozó áramú túláram eseményt a tényleges áramút, a tényleges fázisterhelés és a tényleges működési pillanat alapján kell megítélni, nem pedig egy utólag készített nyugodt pillanatfelvételből.

Ez jobb szolgáltatási beszélgetést tesz lehetővé. Ez azt mutatja, hogy a vizsgálat az elektromos viselkedésen alapszik, nem pedig a találgatásokon. Ezenkívül elkerüli a két végletet, amelyek mindketten rontják a bizalmat: a riasztást szoftverhibaként semmisíti meg bizonyíték nélkül, vagy minden túláramkódot hardverhiba bizonyítékaként kezel.

Végül is sok F33-as vita egyáltalán nem egy titokzatos inverterről szól. Ezek az összteljesítmény és a fázisáram közötti résről szólnak, az állandósult állapotú leolvasások és a rövid élettartamú események, valamint a tiszta egyvonalas diagram és a telepítés tényleges helyszíni csatlakoztatásának módja között. Zárja be ezt a rést, és az eset általában sokkal könnyebben érthetővé válik.
