Deye Inverter F55 (DC-Volt High-Fault) gyakorlati elemzés

Deye Inverter F55 (DC - Volt magas - Hiba) Gyakorlati elemzés - Egyenáramú túlfeszültség gyors hibaelhárítása és elhárítása valós esetből

Áttekintés

F55 (DC - Volt Magas Fault) egy DC-oldali nagyfeszültségű védelmi hibakód a Deye hibrid invertereken. Ezt általában a rendszerkonfiguráció és a működési feltételek közötti eltérések okozzák, nem pedig hardverhiba. Kioldáskor az inverter azonnal lekapcsolja a PV bemenetet és leállítja a PV generálást. Ez a cikk három valódi helyszíni képernyőkép segítségével boncolgatja az F55 fő okait és kiváltó logikáját, és szabványosított, terepkész eljárást kínál az adatkövetéstől a helyszíni helyreállításig. Az útmutatás a Deye lakossági kislemezek teljes választékára vonatkozik fázis és három fázis alacsony feszültségű hibrid inverterek, és a PV-szerelők és az O&M személyzet számára készült.

1. Case Fault Phenomen - Az alapvető anomália lezárása három képernyőképből

Ebben az esetben a lakossági fotovoltaikus tárolórendszer többször is leállította az exportálást a magas besugárzású nappali időszakokban. A távfelügyelet riasztásokat adott. A három rajta - a webhely képernyőképei egy teljes bizonyítékláncot alkotnak, és egyértelműen bemutatják az alapvető problémát:

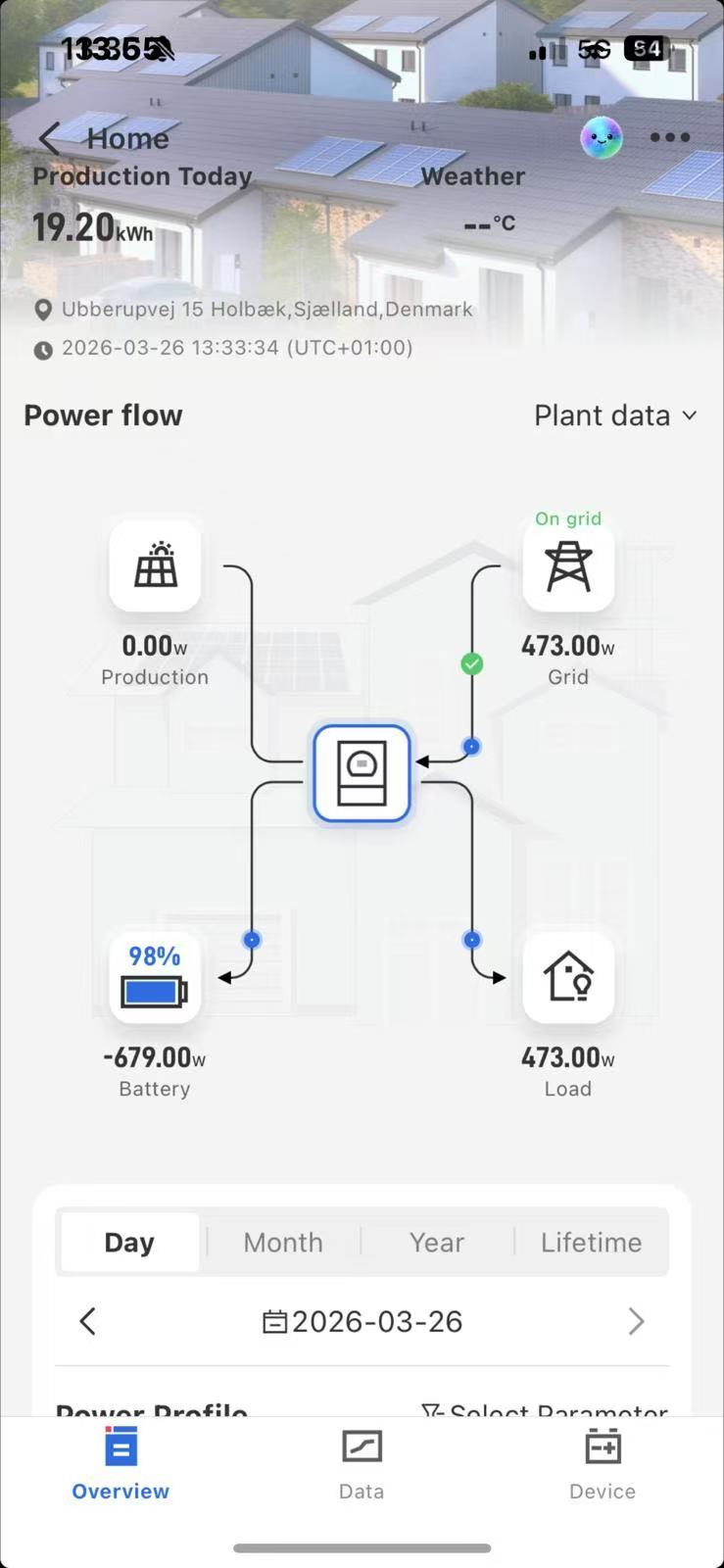

1. ábra - Power Flow képernyőkép

A fotovoltaikus termelési teljesítmény közvetlenül 0 W-ra csökken. A rendszer leállítja a PV-termelést, és teljes mértékben rá támaszkodik

hálózati tápellátás plusz akkumulátorkisülés a terhelés kiszolgálásához. Ez az ügyfél - a „nincs nemzedék” észlelt tünete.

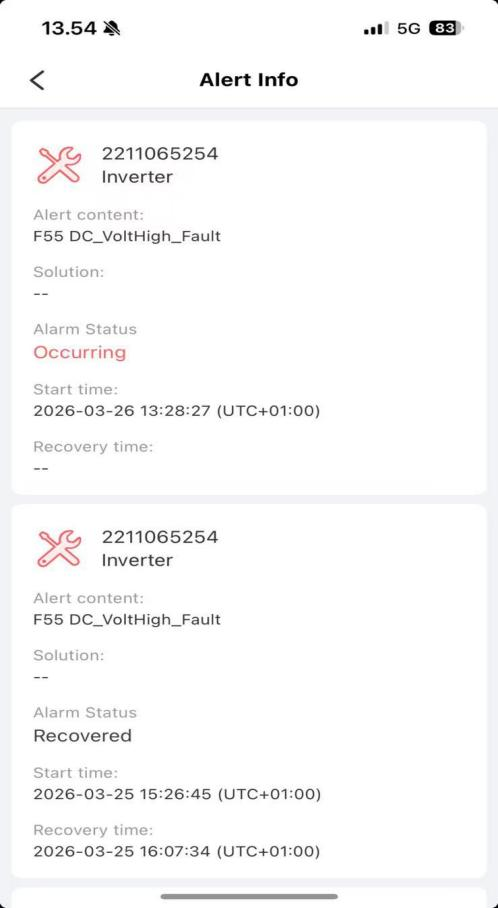

2. ábra - F55 riasztási napló képernyőképe

A platform F55 DC-t jelent - Volt Magas - Hibajelzés: DC busz vége feszültség. A hibák nappali csúcsidőben fordulnak elő - besugárzási periódusok, és automatikusan törlődnek, ha a besugárzás csökken. Az ismételt minta megfelel a tipikus egyenáramú túlfeszültség időzítésének.

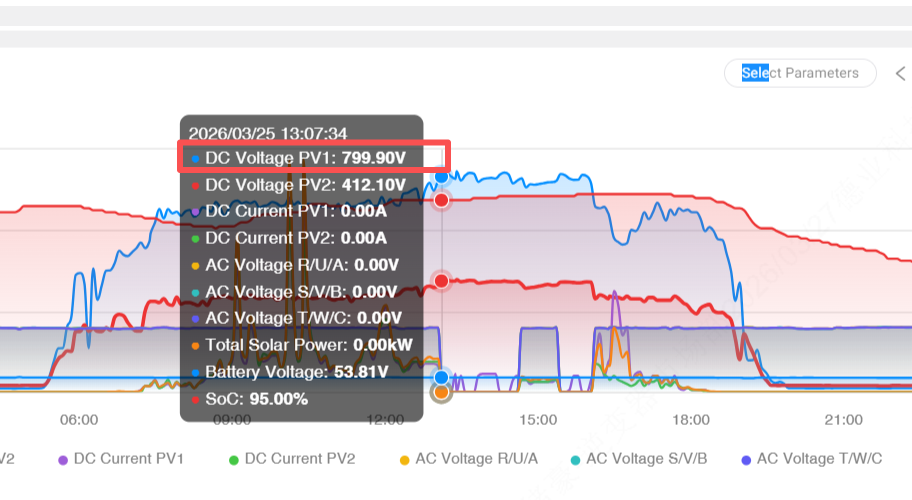

3. ábra - Működési adatok képernyőképe

Ez a képernyőkép a root kulcsa - ok azonosítása. A mag anomáliák egyértelműek: a PV1 DC feszültség 799,90 V-ra emelkedik, a PV1 és PV2 PV áramok 0,00 A, az akkumulátor SOC 95%-a 53,81 V akkumulátorfeszültség mellett, és az AC oldali feszültségek mindegyike 0 V, ami azt jelzi, hogy az inverter lekapcsolódott a hálózatról.

A három képernyőkép arra a következtetésre utal, hogy a túlzott DC - oldalfeszültség váltotta ki az invertert ' s védelmi intézkedést, és a generáció leállását okozta. A majdnem tele akkumulátor tovább rontotta a feszültség állapotát.

2. F55 hibamag-definíció és esetindító logika

1. Hivatalos meghatározás

Az F55 az egyenáramú busz túlfeszültség elleni védelmét jelöli. Az inverter ' s védelmi logikája megakadályozza, hogy a magas egyenfeszültség károsítsa az IGBT-ket, a DC köri kondenzátorokat, az akkumulátor BMS-t és más kritikus alkatrészeket. Ha a DC feszültség meghaladja a beállított védelmi küszöböt, az inverter védelmi műveleteket hajt végre.

2. Teljes trigger logika erre az esetre

A három képernyőképet az inverter védelmi viselkedésével kombinálva a hibalánc a következő, és egy tipikus F55 forgatókönyvet képvisel:

- Kiváltó ok: A PV1 sztring túl sok modult tartalmaz sorba, így a nyitott áramköri feszültség jelentősen meghaladja az invertert ' s MPPT vagy DC bemeneti korlátok. A képernyőképen 799,90 V látható, ami messze meghaladja a tipikus biztonsági határértékeket.

- Közvetlen kioldás: Délben erős besugárzás mellett a PV feszültség tovább emelkedik, és átlépi a védelmi küszöböt.

- Erősítő tényező: A 95%-os akkumulátor SOC majdnem megtelt, így kevés kapacitást hagy a felesleges PV teljesítmény elnyelésére. A felesleges energia felhalmozódik az egyenáramú oldalon, és magasabbra tolja a feszültséget.

- Védelmi művelet: Az inverter kioldja az F55-öt, levágja a PV bemenetet, így a PV áramok nullára csökkennek, és leválik a hálózatról, így a váltakozó feszültségek nullát mutatnak. A PV teljesítménye 0 W-ra esik, és a rendszer leállítja az exportálást.

- Automatikus helyreállítás: Ahogy este csökken a besugárzás, a PV feszültség visszaesik a biztonságos tartományba, a védelem kitisztul, és az inverter visszaáll a normál működésre.

3. Az F55 fő okai (többnyire nem hardverproblémák)

A képernyőképek és a helyszíni statisztikák alapján a legtöbb F55 hibát nem hardverhiba okozza. Ez az eset két elsődleges okkal egyezik meg, amelyekre a helyszíni ellenőrzéseknek kell összpontosítaniuk:

1. Túl sok PV-sztring konfiguráció (elsődleges ok, ~60%)

Ez az eset tipikus: a PV1 húrsorozatok száma túl magas, így a nyitott feszültség eléri a 799,90 V-ot, ami jóval meghaladja az inverterét ' s megengedett bemenet. Erős besugárzás esetén a túlfeszültség-védelem elkerülhetetlenül működésbe lép. Egyes esetekben a PV1 és a PV2 közötti kiegyensúlyozatlanság is mutatkozik a modul típusában vagy a karakterláncok számában, ami azt eredményezi, hogy egy karakterlánc túllépi a biztonságos feszültséget.

2. Nem megfelelő akkumulátor-abszorpció (másodlagos, ~25%)

Magas battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Egyéb gyakori nem - hardveres okok

- Helytelen paraméterbeállítások, például túlságosan szigorú visszafordulásgátló határértékek, letiltott teljesítménysimítás vagy helytelen akkumulátortöltés-lekapcsolási beállítások, amelyek lehetővé teszik a feszültség megugrását.

- Egyenáramú vezetékezési problémák, például laza vagy oxidált csatlakozások, amelyek torzítják a feszültségérzékelést és téves túlfeszültség-észlelést okoznak.

4. Szabványos F55 hibaelhárítási eljárás - Távoli először, majd bekapcsolva - Webhely

Kövesse az „először távoli képernyőkép-követés, majd a helyszíni gyakorlati ellenőrzések; az áramkörök ellenőrzése a hardver előtt” elvet. A három képernyőkép a problémák körülbelül 90%-át képes azonosítani, és elkerülni a szükségtelen lebontást.

lépés 1 - Távoli képernyőkép-követés (alap, 5 perc a kiváltó ok lezárásához)

Töltse le a három alapvető képernyőképet a platformról, és ellenőrizze a négy pontot:

- A 2. ábra erősítse meg az F55-öt, és azt, hogy a triggerek nagy besugárzás esetén fordulnak elő, jelezve a PV-t - mellékes problémák.

- A 3. ábra alapján ellenőrizze a PV feszültséget és áramerősséget. A feszültség jóval meghaladja az MPPT-t vagy a bemeneti határértékeket nulla áram mellett, PV string konfigurációs problémákra utal.

- A 3. ábra alapján ellenőrizze az akkumulátor SOC-t. A 85% feletti magas SOC nem megfelelő abszorpciós kapacitást jelez.

- Az 1. és 3. ábrán ellenőrizze az AC oldalt, hogy kizárja a hálózati problémákat a leállás okaként.

lépés 2 - PV-oldali helyszíni ellenőrzések (alapjavítás)

- Válassza le a PV-t az inverterről, és mérje meg a PV1/PV2 nyitott áramköri feszültségét egy multiméterrel, hogy ellenőrizze a képernyőképet.

- Számolja újra a húrok számát, és győződjön meg arról, hogy a nyitott áramköri feszültség a biztonságos határokon belül van a várható hőmérsékleti feltételek mellett.

- Vizsgálja meg a PV DC kivezetéseket, hogy nincsenek-e laza csatlakozások vagy oxidáció, és ellenőrizze, hogy a modulok nem sérültek-e vagy árnyékoltak-e.

lépés 3 — Battery and parameter optimization (remove amplifying factors)

- Állítsa vissza az akkumulátortöltési leállást és az akkumulátor egyéb paramétereit a gyártó alapértelmezett értékére.

- Kerülje a töltést a csúcssugárzási órákban, például 11:00 és 15:00 között, és helyezze át a töltést a csúcsidőn kívüli időszakokra, hogy növelje az elnyelési magasságot.

- Megfelelően lazítsa meg az ellentétes/export korlátokat a szabályozási engedményeken belül, és tegye lehetővé a teljesítmény simítást a feszültségcsúcsok elnyomása érdekében.

lépés 4 — Hardware checks (only if prior steps fail, rare)

- Frissítse az inverter firmware-jét, és ha szükséges, állítsa vissza a gyári beállításokat és konfigurálja újra a paramétereket.

- Lépjen kapcsolatba a Deye műszaki ügyfélszolgálatával az egyenfeszültség-érzékelők, IGBT-k és az akkumulátor BMS ellenőrzésével kapcsolatban. Ne szerelje szét az invertert engedély nélkül.

5. Esetspecifikus kármentesítési terv – praktikus és tartós

Fókuszban a PV string korrekcióra és az akkumulátor/paraméter optimalizálásra. Az összes alábbi művelet mezőben végrehajtható, és ki kell zárnia az ismétlődést.

1. PV-oldali magjavítás

- A 799,90 V-os PV1 feszültség leolvasásához azonnal csökkentse a PV1 húrsorozatok számát, hogy a nyitott áramköri feszültség az inverterbe essen ' s megengedett bemeneti tartomány biztonsági ráhagyással. Az újrakonfigurálás után mérje meg a nyitott áramköri feszültséget leválasztott állapotban, és csak akkor csatlakoztassa újra, ha a leolvasások normálisak.

- Győződjön meg arról, hogy a PV1 és PV2 azonos modultípusokat, karakterláncokat használ, és lehetőleg ugyanazokat a gyártási tételeket. Tartsa minimálisra a húrok közötti feszültségkülönbségeket.

2. Akkumulátor és paraméter optimalizálás

- Állítsa be az akkumulátor töltési felső határát olyan szintre, amely szabad teret hagy a PV-elnyelés számára, például 80–85% SOC.

- Engedélyezze a hálózatba való korlátozott exportálást, ahol megengedett, hogy elkerülje az egyenáramú energia felhalmozódását.

- Engedélyezze a teljesítmény kiegyenlítést és a PV teljesítménykorlátozó funkciókat a hirtelen feszültség- vagy áramlökések elnyomására.

3. Egyszerű rutin karbantartás

- Húzza meg az egyenáramú kapcsokat a PV és az akkumulátor oldalán, távolítsa el az oxidációt, és biztosítsa a megfelelő szigetelést.

- Havonta töltse le a három mag képernyőképet a PV feszültség és az akkumulátor SOC figyeléséhez, és korai beavatkozást végez, ha rendellenességek jelennek meg.

7. Kulcs elvitelek

- Az F55 normál biztonsági védelmi művelet, és nem feltétlenül hardverhibát jelez. A legtöbb előfordulást az okozza, hogy a PV string konfigurációja túllépi az inverter határértékeit. Az akkumulátor magas SOC és a nem megfelelő paraméterbeállítások gyakori erősítő tényezők.

- A gyors diagnózis három képernyőképen alapul: energiaáramláson, riasztási naplón és működési adatokon. Ezek a képek a legtöbb esetben lehetővé teszik a kiváltó ok ötperces nyomon követését.

- Javítási prioritások: helyes PV string konfiguráció a kiváltó ok kiküszöbölése érdekében, valamint az akkumulátor és az inverter paramétereinek optimalizálása az erősítő feltételek megszüntetése és az ismétlődés megelőzése érdekében.

Működőképes ellenőrzőlista

- Töltse le és mentse el az 1., 2. és 3. ábrát minden eseményhez.

- Válassza le és mérje meg a PV Voc-ot a terepen.

- Számolja újra és állítsa be a karakterláncok számát, hogy megfeleljen az inverter bemeneti határértékeinek.

- Koordinálja az akkumulátor töltési határait az akkumulátor gyártójával, és engedélyezze a teljesítmény simítását.

- A változásokat havonta dokumentálja és figyelje távoli képernyőképekkel.
