A Deye hibrid inverteres modellek műszaki összehasonlítása: SUN-8K-SG02LP1-EU-AM2 vs SUN-8K-SG05LP1-EU vs SUN-8K-SG05LP1-EU-SM2

A fejlődő napenergia-környezetben az inverterek tervezése döntő szerepet játszik a rendszer általános hatékonyságában, biztonságában és használhatóságában. Ez a cikk három Deye 8 kW-os hibrid inverter modell – SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU és SUN-8K-SG05LP1-EU-SM2 – részletes műszaki összehasonlítását tartalmazza, hogy segítse a rendszertervezőket és a telepítőket a legmegfelelőbb opció kiválasztásában.

Ha kapcsolódó termékeket kell vásárolnia, tekintse meg inverter katalógusunkat vagy forduljon hozzánk közvetlenül további modelllehetőségekért.

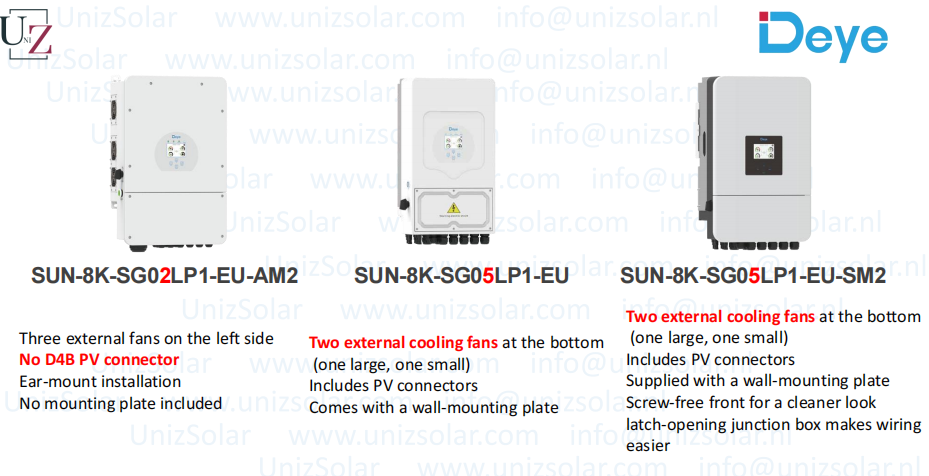

1. Hűtés és megjelenés
A SUN-8K-SG02LP1-EU-AM2 három külső hűtőventilátorral rendelkezik a bal oldalon. Támogatja a fülre szerelhető felszerelést, és nem tartalmazza a hátsó rögzítőlapot. Figyelemre méltó, hogy nem tartalmaz D4B PV csatlakozókat.

A SUN-8K-SG05LP1-EU két alul elhelyezett hűtőventilátort használ (1 nagy 1 kicsi), és PV csatlakozókat tartalmaz. Fali rögzítőlappal szállítjuk.

A SUN-8K-SG05LP1-EU-SM2 a kettős alsó ventilátor beállítást is alkalmazza. Javítja az esztétikát és a beépítési kényelmet a csavarmentes, reteszelős előlappal és a mellékelt fali rögzítőlappal.

2. Elektromos bemenet és PV konfiguráció
Mindhárom modell ugyanazon a 26 26 A maximális PV bemeneti áramon osztozik, és 2/2 2 PV string bemenetet támogat, rugalmasságot biztosítva a napelemsorok konfigurációjában.

3. Belső szerkezet és áramkör tervezés
A SUN-8K-SG02LP1-EU-AM2 két ICT porttal, PV gyorscsatlakozó terminálokkal és két gyorsleállító interfésszel tűnik ki. Tartalmaz egy 12 V-os segédtápegységet, és továbbfejlesztett szigetelést és meghajtókártyákat biztosít az SG05 platformon keresztül. Azonban újra használja a Wi-Fi kártyát.

A SUN-8K-SG05LP1-EU egy ICT portot tartalmaz, és D4B (MC4 típusú) csatlakozókat használ. Hiányoznak a gyorsleállítási portok, és nem rendelkezik 12 V-os segédkimenettel.

A SUN-8K-SG05LP1-EU-SM2 az SG05LP1-EU-ra épül, megtartva egy ICT-portot, D4B-csatlakozókat és két gyorsleállító portot. Tartalmaz egy 12 Vdc segédkimenetet, és egy DIP-kapcsoló vezérlést vezet be az ATS porton a nagyobb konfigurációs rugalmasság érdekében.

4. PCB és tábla architektúra
A SUN-8K-SG02LP1-EU-AM2 további szigetelést és meghajtókártyákat kínál az SG05-höz képest. A Wi-Fi modult újra használják, nem újonnan integrálták.

A SUN-8K-SG05LP1-EU alapvonal SG05 PCB-vermet használ további fejlesztések nélkül.

A SUN-8K-SG05LP1-EU-SM2 az SG05-tel osztozik az alaparchitektúrán, de új fővezérlőt, LCD-t és extra kiegészítő kártyákat tartalmaz, alapfelszereltségként DRM-kártya támogatással.

5. Méret és súly
Az SG02LP1-EU-AM2 a legnagyobb és a legnehezebb 420 × 670 × 233 mm-rel és 35,6 kg-mal.

Az SG05LP1-EU kompaktabb: 330 × 580 × 232 mm, súlya 24,9 kg.

Az SG05LP1-EU-SM2 a kettő közé esik 366 × 589,5 × 237 mm-rel, súlya 26,8 kg.

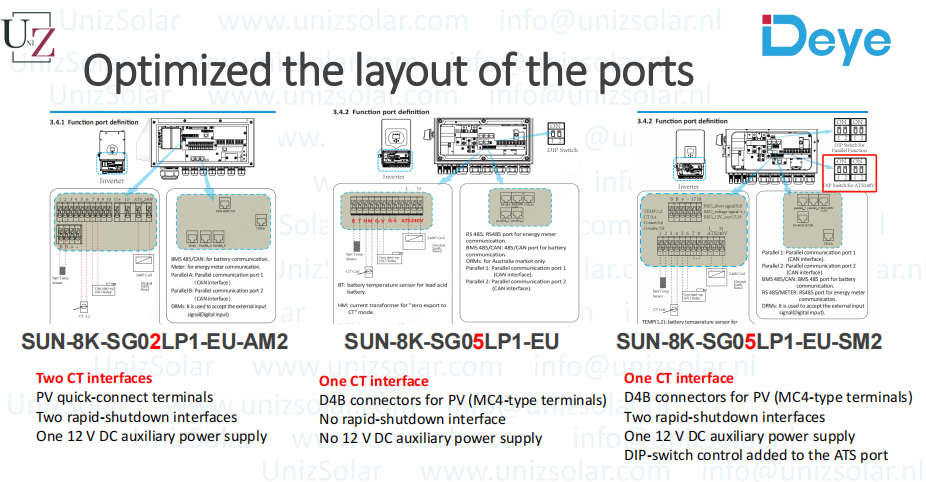

6. Port elrendezés és interfész tervezés

A három modell jelentős eltéréseket mutat a portok elrendezésében és a CT interfész támogatásában:

Az SG02LP1-EU-AM2 két CT interfésszel, PV gyorscsatlakozó terminálokkal és két gyorsleállító porttal rendelkezik 12 V-os segédkimenettel.

Az SG05LP1-EU egy CT interfészt, D4B csatlakozókat támogat, és hiányzik belőle a gyors leállás és a kiegészítő táp.

Az SG05LP1-EU-SM2 ezen javít egy CT interfésszel, D4B csatlakozókkal, két gyorsleállító porttal, 12 V-os segédtáppal és DIP-kapcsoló integrációval az ATS porton.

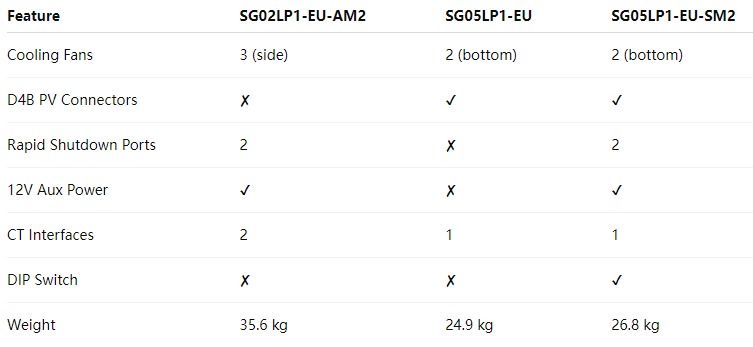

Következtetés

Ajánlás:

Az SG02LP1-EU-AM2 ideális fejlett leválasztáshoz, kettős CT méréshez, valamint 12 V-os aux kimenetet és továbbfejlesztett portvezérlést igénylő rendszerekhez.

Az SG05LP1-EU egy könnyebb, egyszerűbb opció, amely kisebb kiegészítő szükségletű telepítésekhez alkalmas.

Az SG05LP1-EU-SM2 egyensúlyt teremt továbbfejlesztett funkciókkal, továbbfejlesztett vezérléssel és jobb esztétikával – így ez a legkifinomultabb modell az általános alkalmazásokhoz.
