Mi az a Grid-Tie Inverter?

A napelemek egyenáramú (DC) áramot termelnek – de az otthona, az iroda és a közüzemi hálózat mind váltakozó árammal (AC) működik. Egy rácsos inverter áthidalja ezt a rést. A napelemsor egyenáramú kimenetét hálózatkompatibilis váltóárammá alakítja, szinkronizálja ezt a kimenetet a közmű feszültségével és frekvenciájával, és kezeli az elektromos áram áramlását a rendszer és a hálózat között.

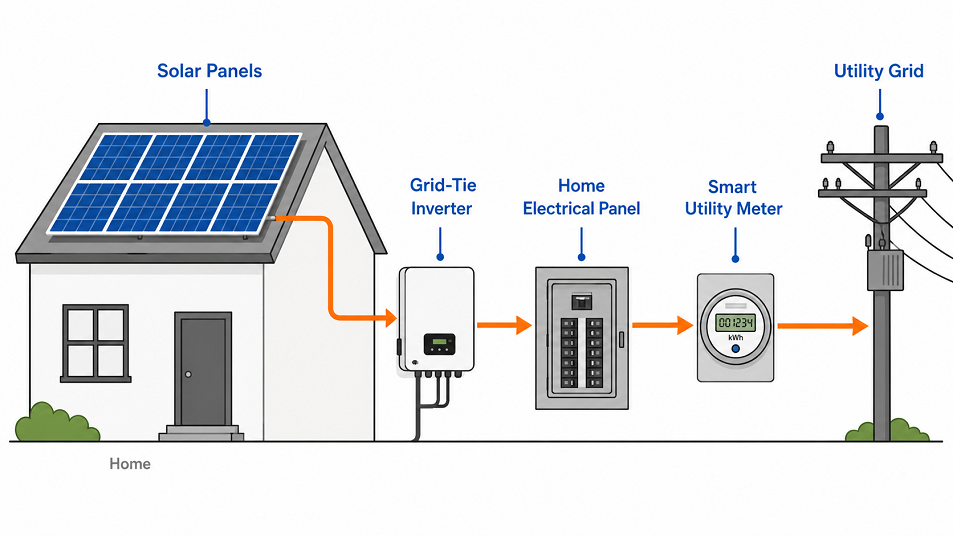

Egy tipikus rácsra épített napelemes rendszer három alapvető elemből áll: a napfényt rögzítő PV-tömbből, hálózatra kötött inverterek lakossági és kereskedelmi napelemes rendszerekhez amelyek átalakítják és kezelik az áramot, valamint egy kétirányú intelligens mérő, amely pontosan rögzíti, hogy mennyi energiát vesz fel a hálózatból, és mennyit exportál vissza. Ellentétben az off-grid rendszerekkel, amelyek az akkumulátorbankokra támaszkodnak a független működésben, a hálózatra kötött rendszer pufferként használja a közüzemi hálózatot – abból merít, ha a napenergia kiesik, és visszaadja a felesleges energiát, ha a termelés meghaladja a keresletet.

Ez az architektúra a hálózatra kötött rendszereket a legköltséghatékonyabb és legszélesebb körben elterjedt napelemes rendszerré teszi, különösen a városi és külvárosi területeken, ahol a hálózathoz való hozzáférés stabil. Nincs szükség drága akkumulátor-tárolásra a folyamatos áramellátás fenntartásához, és a gazdaságosság tovább javul a nettó mérési programok révén, amelyek jóváírják a felhasználóknak a hálózatba visszaküldött villamos energiát.

Hogyan működik a Grid-Tie Inverter

Nagy hatékonyságú PV panelek egyenáramú áramot állítanak elő, amelynek feszültsége és árama folyamatosan változik a napfény intenzitásával, hőmérsékletével és árnyékolásával. Az inverter első feladata, hogy ezt az ingadozó bemenetet stabillá és használhatóvá alakítsa. Belsőleg egy bemeneti fokozat szűri a nyers egyenáramot, az inverterhíd nagy sebességű kapcsolótranzisztorokat (általában IGBT-ket) használ a váltakozó áramú hullámforma szimulálására, a kimeneti szűrő pedig tiszta szinuszhullámmá simítja az eredményt, amely megfelel a hálózati szabványoknak.

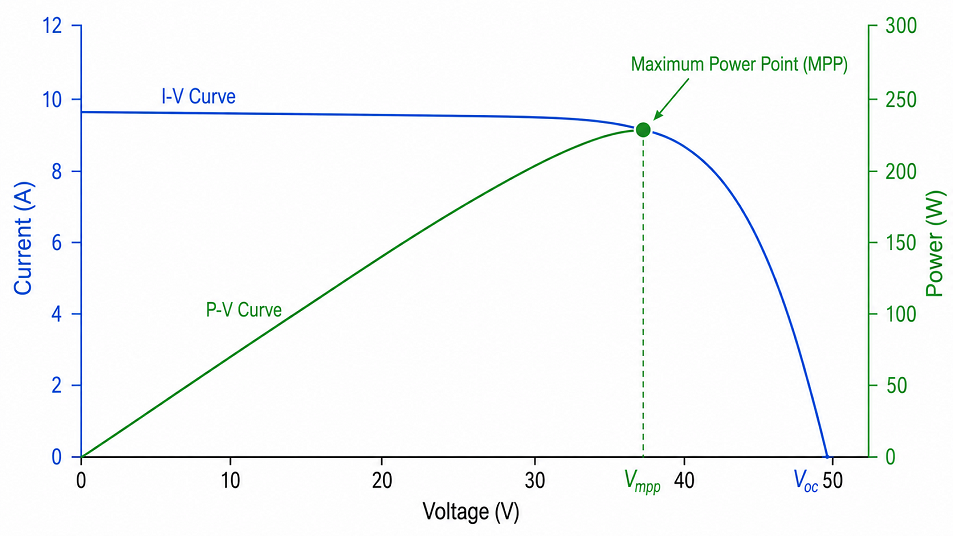

Ezzel az átalakítási folyamattal párhuzamosan fut a Maximum Power Point Tracking (MPPT). A napelemek nem fix kimenettel működnek – teljesítménygörbéjük a körülményektől függően eltolódik, és mindig van egy adott feszültség-áram kombináció, amely a lehető legnagyobb teljesítményt adja. Az MPPT algoritmusok folyamatosan mintát vesznek a paneltömbből, és úgy állítják be az inverter működési pontját, hogy az adott csúcson maradjon. A gyakorlatban egy jól megvalósított MPPT-rendszer több százalékpontnyi energiát képes visszanyerni, amely egyébként elveszne a szuboptimális panelviszonyok miatt, különösen a részleges árnyékolású vagy vegyes panelirányzatú rendszerekben.

A harmadik és a biztonság szempontjából legkritikusabb funkció a hálózat szinkronizálása. Mielőtt az inverter egyetlen wattot exportálna, rá kell kapcsolódnia a hálózat feszültségére, frekvenciájára és fázisára. Bármilyen eltérés interferenciát okoz, vagy legrosszabb esetben károsíthatja a berendezést. A modern inverterek ezt a zárolást az indítás után másodperceken belül elérik, és folyamatosan figyelik a hálózat paramétereit. Ha a hálózat leáll – hiba, karbantartási munka vagy kimaradás miatt – az inverter észleli a veszteséget, és azonnal lekapcsolja a kimenetet. Ezt szigetelő védelem megakadályozza, hogy a rendszer véletlenül feszültség alá helyezze azokat a vezetékeket, amelyekről a közüzemi dolgozók azt feltételezik, hogy feszültségmentesek, és ez világszerte minden nagyobb hálózati összekapcsolási szabvány kötelező funkciója.

Grid-Tie inverterek típusai

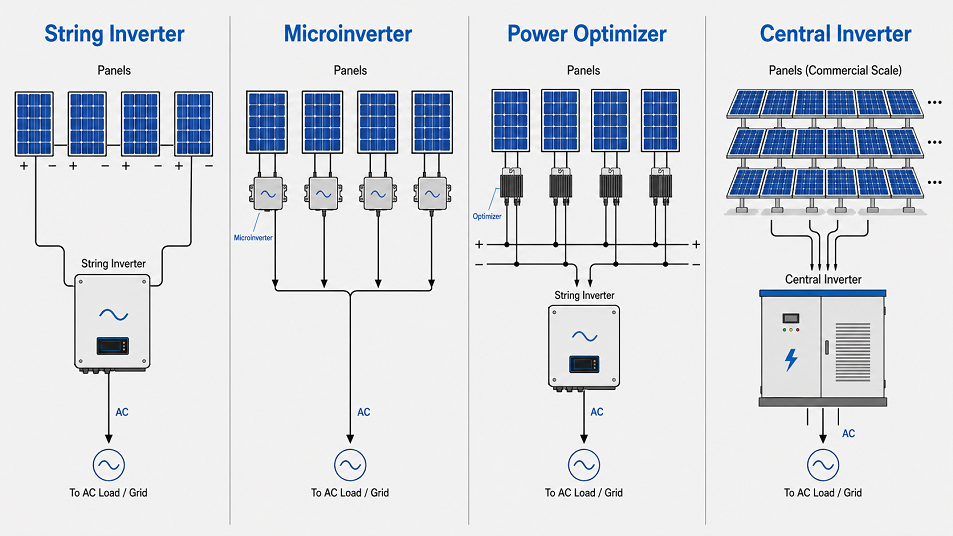

Nem minden grid-tie inverter rendelkezik ugyanazzal az architektúrával. A megfelelő topológia a rendszer méretétől, a tető elrendezésétől, az árnyékolási feltételektől és a költségvetéstől függ. A négy fő típus mindegyike más-más kompromisszumot kínál a költségek, a teljesítmény és a rugalmasság között.

A legtöbb európai lakossági telepítésnél továbbra is a szálinverterek maradnak az alapértelmezett választások – ezek kiforrott technológia, egyszerűen telepíthetők és jól támogatottak. Mikro inverterek a panelszintű optimalizáláshoz egyre népszerűbbek a tetőablakokkal, kéményekkel vagy több dőlésszögű tetővel rendelkező otthonokban, ahol az árnyékolás elkerülhetetlen. Az energiaoptimalizálók praktikus középutat foglalnak el: panelszintű MPPT-teljesítményt biztosítanak alacsonyabb összköltséggel, mint egy teljes mikroinverteres rendszer, miközben a fő konverziós hardvert központilag tartják.

Összehasonlítandó legfontosabb jellemzők és jellemzők

Az inverterek adatlapjai sűrűek lehetnek, de egy maroknyi specifikáció határozza meg a legtöbb döntéshozatalt mind a lakossági, mind a kereskedelmi vásárlók számára.

Hatékonyság a felhasználható váltakozó áramú kimenetté sikeresen átalakított egyenáramú bemeneti teljesítmény százalékos aránya. A legtöbb minőségi grid-tie inverter 97% és 98,5% közötti csúcshatékonyságot ér el. Hasznosabb viszonyítási alap a súlyozott hatékonysági adat – akár az európai hatékonyság (η_EU), akár a Kaliforniában használt CEC-hatékonyság –, mivel ezek inkább a kibocsátási szint valós ingadozásait magyarázzák, nem pedig csak a legjobb eset csúcsát. A 10 kW-os rendszer 0,5%-os hatékonysági különbsége mérhető hatást jelent az éves hozamra.

Az MPPT csatornák száma többet számít, mint azt sok vásárló gondolná. Az egy-MPPT inverter a teljes tömböt egyetlen elektromos egységként kezeli, így az árnyékolás vagy szennyeződés egy szálon mindenre hatással van. A két vagy több független MPPT bemenettel rendelkező inverterek lehetővé teszik a különböző tetőszakaszok – vagy különböző panelszámú láncok – külön optimalizálását. Egynél több tetőfelülettel rendelkező telepítés esetén a multi-MPPT erősen ajánlott.

Az IP-besorolás és az üzemi hőmérséklet-tartomány határozza meg, hogy az inverter felszerelhető-e a szabadban. Az IP65 besorolású egységek por- és vízsugár ellen védettek, így szabadon falra szerelhetők. Az IP20 vagy IP21 egységeket védeni kell az elemektől. Az európai éghajlaton, ahol a hőmérséklet télen -20 °C és nyáron 60 °C között ingadozhat egy déli fekvésű falon, ellenőrizze az inverter teljes teljesítményű működési tartományát, mielőtt megadná.

A kommunikációs interfészek – Wi-Fi, Ethernet, RS485 vagy Modbus – határozzák meg, hogy az inverter hogyan integrálható a felügyeleti platformokkal és az épület energiagazdálkodási rendszereivel. Lakossági felhasználók számára általában elegendő az okostelefonos alkalmazáson keresztüli felhő alapú megfigyelés. A kereskedelmi szolgáltatók számára az RS485 vagy Modbus csatlakozás lehetővé teszi a helyszíni SCADA rendszerekkel való integrációt és az automatikus hibajelzést.

Pénzügyi és környezetvédelmi előnyök

A hálózatra kötött napelemes rendszer legközvetlenebb pénzügyi haszna a közműtől vásárolt villamos energia csökkenése. A nappali órákban a napenergia valós időben ellensúlyozza a fogyasztást. Bármilyen többlet a hálózatba áramlik, és a legtöbb európai ország rendelkezik valamilyen kompenzációval az exportért – akár rögzített átvételi tarifával, akár nettó mérési megállapodással, vagy saját fogyasztási ösztönzővel.

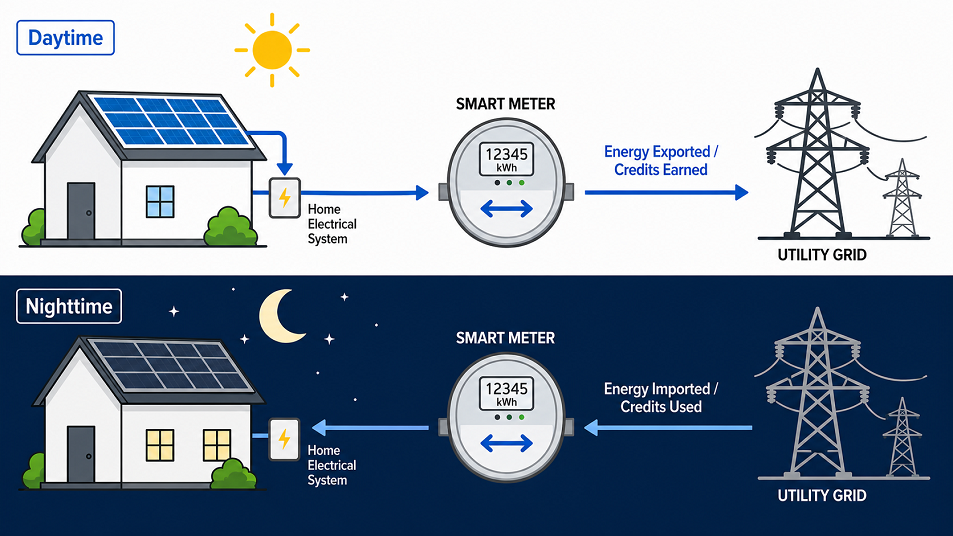

Egy tipikus nettó mérési séma szerint az intelligens mérő mind a hálózatból nyert, mind az exportált energiát rögzíti. A számlázáskor az exportált összeg jóváírásra kerül a fogyasztás terhére, így csökken a fizetett nettó mennyiség. A modern kétirányú intelligens mérőórák automatikusan és pontosan kezelik ezt az elszámolást – ellentétben a régebbi analóg forgótárcsás mérőkkel, amelyeket lecseréltek. Azokban a hónapokban, amikor magas a napenergia-termelés és a lakossági kereslet mérsékelt, lehetséges a hálózati villanyszámlát közel nullára csökkenteni.

A környezetvédelem ügye egyértelmű. A hálózatra kapcsolt napelemes rendszer által generált minden kilowattóra kiszorít egy kilowattórát, amelyet egyébként hőtermeléssel – szén, gáz vagy olaj – termeltek volna a hálózaton. A rendszer 25 éves élettartama alatt egy tipikus 8 kW-os lakossági rendszer Közép-Európában nagyjából 150–200 tonna CO₂-t képes ellensúlyozni, a helyi hálózat szén-dioxid-intenzitásától függően. A fenntarthatósági jelentési kötelezettséggel rendelkező vállalkozások számára a hálózathoz kötött napenergia mérhető és ellenőrizhető 2. hatókörű kibocsátáscsökkentést biztosít.

Az energiaköltség stabilitása másodlagos, de egyre inkább felértékelődő előny. Az európai villamosenergia-tarifák az elmúlt néhány évben rendkívül ingadozók voltak. A hálózatra kötött inverterrel ellátott napelemes rendszer közel nulla határköltséggel zárja le az energiaellátás egy részét, így bizonyos fokú szigetelést biztosít a jövőbeni tarifaemelésekkel szemben. Azon felhasználók számára, akik tovább szeretnék kiterjeszteni ezt a védelmet, logikus következő lépés az akkumulátortárolóval rendelkező hibrid inverterre való átállás – és a piacon lévő sok sztringinvertert úgy tervezték, hogy a teljes rendszercsere nélkül fogadja el a tárolókiegészítőket.

Lakossági és kereskedelmi létesítmények

A grid-tie inverterek mindkét piacot kiszolgálják, de a követelmények jelentősen eltérnek, ha túllépünk az alapvető konverziós funkción.

A lakossági rendszerek Európában jellemzően 3 kW-tól 20 kW-ig terjednek, egy vagy néhány egyfázisú vagy háromfázisú inverterrel lefedve. A méretezés általában egyszerű: igazítsa az inverter névleges váltakozó áramú kimenetét a tömb egyenáramú csúcsteljesítményének 80–110%-ához. A szerény alulméretezés – úgynevezett DC túlméretezés – általános gyakorlat, mivel a napelemek ritkán adják le egyszerre névleges csúcsteljesítményüket, és ez javítja az inverter hatékonyságát a nap nagy részében uralkodó részterheléseken. Ha a jövőbeni bővítést tervezi, válasszon egy invertert, amelynek egyenáramú bemenete van szabad térrel, vagy tervezze meg a rendszert úgy, hogy párhuzamosan egy második egységet is hozzá lehessen adni. A miénk lakossági fotovoltaikus készletek otthoni telepítésekhez A döntés egyszerűsítése érdekében előre hozzá vannak igazítva az inverter kapacitásához.

A kereskedelmi telepítések további bonyolultságot jelentenek. A 100 kW feletti rendszerekhez általában háromfázisú központi inverterekre, az elosztóhálózat-üzemeltetővel (DNO-val) kötött formális hálózati csatlakozási szerződésre, valamint a védelmi relé beállításokra vonatkozó műszaki aláírásra van szükség. A felügyeleti követelmények is szigorúbbak: a létesítményvezetőknek általában valós idejű műszerfalakra, automatizált hibaértesítésekre és korábbi hozamadatokra van szükségük a teljesítményjelentéshez. A fejlett felügyeleti platformok integrálhatják a napenergia termelési adatait az épületenergetikai rendszerekkel, lehetővé téve az automatizált terheléseltolódási stratégiákat, amelyek növelik a saját fogyasztású napenergia arányát és tovább csökkentik a hálózati import költségeit.

Mindkét szegmens ugyanazokat az alapvető pénzügyi tényezőket szolgálja – csökkentett villanyszámlák, exportbevételek és potenciális jogosultság zöld tarifákra vagy fenntarthatósági tanúsítványokra –, de a megtérülési idő és a megfelelő inverter architektúra eléggé különbözik ahhoz, hogy a lakossági és kereskedelmi projekteket külön kell meghatározni.

Telepítés, karbantartás és hibaelhárítás

A rácsos inverter telepítése feszültség alatt álló váltakozó áramú csatlakozásokat és hivatalos értesítési vagy jóváhagyási eljárást foglal magában a helyi elosztóhálózat-üzemeltetővel. A legtöbb európai országban ezt a munkát okleveles villanyszerelőnek vagy engedéllyel rendelkező napelem-szerelőnek kell elvégeznie. A barkácstelepítés egyes joghatóságokban műszakilag kivitelezhető, de jellemzően érvényteleníti a gyártói garanciát, előfordulhat, hogy nem felel meg a biztosító követelményeinek, és egyes piacokon egyszerűen nem megengedett a DNO szakképzett szakember által benyújtott jóváhagyása nélkül.

A napi karbantartás minimális a legtöbb elektromos berendezéshez képest. Az időszakos szemrevételezés – a korrózió, a hűtőventilátorok szokatlan hangjainak ellenőrzése, valamint az egység körüli szellőzési távolságok fenntartásának ellenőrzése – elegendő a legtöbb telepítéshez. A gyártó által kiadott firmware-frissítéseket kell alkalmazni, amikor rendelkezésre állnak, mivel ezek gyakran a rácskód-megfelelőségi frissítésekre és az MPPT-algoritmus-finomításokra vonatkoznak. A monitorozási adatok a legmegbízhatóbb korai figyelmeztető rendszer: a fajlagos hozam (kWh/kWp) tartós csökkenése a szezonális alapértékhez képest általában a kialakuló hiba első jele, akár az inverterben, akár a vezetékekben, akár magukban a panelekben.

Gyakori hibaállapotok és valószínű okok: a napfény ellenére reggel nem induló inverter általában az inverter elfogadási ablakán kívüli hálózati feszültséget vagy frekvenciát jelez – hardverhiba feltételezése előtt ellenőrizze, hogy a szomszéd tápellátása is érintett-e. A váltakozó áramú oldalon ismétlődő túlfeszültség-kioldások gyakoriak azokon a területeken, ahol nagy a napsugárzás penetrációja gyenge hálózaton, és szükség lehet az inverter meddőteljesítmény-beállításainak vagy a feszültségválasz görbéjének a DNO-val egyeztetett módosítására. A távfelügyeletet érintő kommunikációs kimaradások általában Wi-Fi- vagy hálózati konfigurációs problémák, nem pedig hardverhiba, és az útválasztó beállításainak ellenőrzésével vagy vezetékes Ethernet-kapcsolatra váltással oldhatók meg.

Biztonsági szabványok és megfelelés

A grid-tie inverterek a magán napelemes rendszerek és a nyilvános villamosenergia-hálózat metszéspontjában működnek, ezért vonatkoznak rájuk a teljesítményelektronika legszigorúbban tesztelt szabványai. A megfelelés nem opcionális – a közművek minden olyan inverter esetében elutasítják a hálózati csatlakozási kérelmet, amely nem tudja igazolni a vonatkozó szabványoknak való megfelelőséget, és a napelemes berendezésekre vonatkozó biztosítási kötvények általában ezt is megkövetelik.

Észak-amerikai piacokra , a két alapvető követelmény az UL 1741 és az IEEE 1547. Az UL 1741 egy termékbiztonsági szabvány, amely lefedi az elosztott termelésben használt inverterek, konverterek és töltésvezérlők elektromos, mechanikai és termikus tervezését. Előírja a szigetelő védelem tesztelését, a túláram elleni védelmet és a földzárlat észlelését. Az IEEE 1547 rendszerszinten határozza meg az összekapcsolási és interoperabilitási követelményeket – meghatározza, hogy az inverternek miként kell reagálnia a hálózat feszültség- és frekvenciaeltéréseire, és meghatározza azokat a kommunikációs protokollokat, amelyek lehetővé teszik a közszolgáltatók számára az elosztott termelési eszközök figyelését és szükség esetén megnyirbálását.

Az európai piacokra , az egyenértékű keretrendszer az IEC 62116 és az EN 50549 köré épül fel. Az IEC 62116 a közüzemi interaktív PV-inverterek szigetelődés elleni megelőzési intézkedéseinek nemzetközi vizsgálati eljárása. Meghatározza a legrosszabb tesztforgatókönyvet – egy kiegyensúlyozott rezonanciaterhelést, amelyet egy sziget fenntartására terveztek –, és megköveteli, hogy az inverter észlelje az állapotot, és két másodpercen belül lekapcsoljon. Az EN 50549 (1. és 2. rész) lefedi a kis- és középfeszültségű nyilvános elosztóhálózatokhoz csatlakoztatott generátorokra vonatkozó tágabb követelményeket, beleértve a feszültség- és frekvenciaválasz görbéket, a meddőteljesítmény-képességet és az interfész védelmi relé beállításait. Konkrétan Németországban a VDE-AR-N 4105 a kisfeszültségű csatlakozásokra vonatkozik, és nemzeti követelményeket támaszt az európai alapvonalon felül. Az Európában értékesített invertereknek megfelelőségi nyilatkozatot kell viselniük e szabványok vonatkozó részeihez, és a telepítőknek ellenőrizniük kell, hogy az adott modell szerepel-e az elosztói rendszerüzemeltető által jóváhagyott berendezések listáján, mielőtt elkötelezik magukat a tervezés mellett.

Gyakorlati lehetőség a vásárlók számára: mindig győződjön meg arról, hogy az Ön által megadott inverter rendelkezik az Ön országában előírt tanúsítvánnyal, nem csak általános CE-jelöléssel. A szoláris inverteren található CE-jelölés megerősíti, hogy a gyártó saját maga deklarálta a megfelelőséget – ez önmagában nem erősíti meg, hogy az egységet az IEC 62116 vagy az EN 50549 szabvány szerint függetlenül tesztelték. Ha kétségei vannak, tekintse meg harmadik féltől származó, akkreditált laboratóriumok vizsgálati jelentését, vagy forduljon a Az IEC 62116 szabvány szerinti szigetelő vizsgálati dokumentáció az IEEE Xplore-n a teljes műszaki leírásért.

Gyakran Ismételt Kérdések

Működhet-e a rácsos inverter áramszünet alatt?

Nem – további hardver nélkül. A szabványos hálózatra kapcsolt inverternek a törvény szerint le kell állnia, ha azt észleli, hogy a hálózat áramkimaradását észleli. Ez a szigetelő leállás megvédi a közüzemi dolgozókat az éles vezetékektől. Ha a kimaradások alatti tartalék tápellátás prioritást élvez, akkor vagy akkumulátoros hibrid inverterre, vagy külön hálózaton kívüli tartalék áramkörre lesz szüksége. Sok modern string invertert hibrid frissítési útvonallal terveztek, ezért érdemes ezt már a tervezési szakaszban figyelembe venni, még akkor is, ha nem bővítünk azonnal tárhelyet.

Mennyi ideig bírja a rácsos inverter?

A legtöbb gyártó 10-12 év garanciát vállal az inverterekre, 20 évre kiterjesztett garanciával. A tényleges élettartam gyakran meghaladja a garanciális időszakot – 15-20 év reális elvárás egy jól szellőző helyre telepített minőségi egységtől. A mikroinverterekre jellemzően 25 év garanciát vállalnak, ami megegyezik az általuk kiszolgált panelek várható élettartamával. A string inverterek fő kopóalkatrészei az elektrolitkondenzátorok és a hűtőventilátorok; ezek cseréje 10-12 évnél költséghatékony módja az élettartam meghosszabbításának.

Milyen méretű inverterre van szükségem egy lakossági rendszerhez?

Praktikus kiindulópont az, hogy az inverter névleges váltakozó áramú kimenetét hozzávegye a tömb egyenáramú csúcsteljesítményének nagyjából 80–110%-ához. A 10 kWp-os paneltömb általában egy 9–10 kW-os inverterrel párosul. Az inverter enyhe alulméretezése (DC túlméretezés) gyakori, mert a panelek ritkán működnek a névleges csúcson egyidejűleg, és ez javítja a hatékonyságot az üzemi nap nagy részében uralkodó részterheléses körülmények között. A napelem-szerelőnek ellenőriznie kell ezt a méretet az adott tetőtájolás, a helyi besugárzási adatok és az árnyékolási tényezők alapján.

A grid-tie inverter ugyanaz, mint a hibrid inverter?

Nem. Egy rácsos inverter köti össze a napkollektort a hálózattal, és nem tartalmazza az akkumulátor kezelését. A hibrid inverter egy DC csatolású akkumulátor interfésszel rendelkezik, amely lehetővé teszi, hogy a rendszer tárolja a többlet napenergiát éjszakai vagy kimaradások esetén. A hibrid inverterek drágábbak és némileg bonyolultabb a telepítésük, de nagyobb energiafüggetlenséget és rugalmasságot kínálnak. Ha nem biztos abban, hogy melyik a megfelelő az Ön helyzetéhez, egy csak hálózatra köthető rendszerrel kezdje, és későbbi frissítése járható út – feltéve, hogy az eredeti invertert úgy tervezték, hogy fogadja az akkumulátoros bővítményt.

Milyen tanúsítványokra kell figyelnem, ha hálózatos invertert vásárolok Európában?

Legalább ellenőrizze, hogy megfelel-e az IEC 62116 (szigetelő vizsgálati eljárás), az EN 50549-1 (kisfeszültségű csatlakozási követelmények) és az Ön országában érvényes nemzeti hálózati kód – VDE-AR-N 4105 Németországban, G98/G99 az Egyesült Királyságban vagy ezzel egyenértékű. A harmadik féltől származó, akkreditált laboratóriumtól származó tesztjelentések erősebb biztosítékot nyújtanak, mint a gyártó önnyilatkozata. Az Ön DNO-ja jóváhagyott berendezéslistát is vezethet; ennek ellenőrzése a termékspecifikáció véglegesítése előtt elkerüli a késéseket a hálózati csatlakozás jóváhagyási szakaszában.

Hogyan figyelhetem a rácsos inverterem teljesítményét?

A legtöbb modern inverter beépített felügyeletet tartalmaz Wi-Fi-n vagy Etherneten keresztül, az adatok a gyártó alkalmazásán vagy internetes portálján keresztül érhetők el. A nyomon követendő fő mérőszámok a napi és havi energiahozam (kWh), a csúcsteljesítmény és a fajlagos hozam (kWh/kWp) a helyi besugárzási adatokkal összehasonlítva. A rendszerproblémák legmegbízhatóbb mutatója a fajlagos hozam tartós csökkenése – nem pedig abszolút kibocsátás, amely természetesen évszakonként változik. Kereskedelmi telepítéseknél az RS485 vagy Modbus csatlakozás lehetővé teszi a harmadik féltől származó energiagazdálkodási platformokkal való integrációt a fejlettebb elemzés és automatikus jelentéskészítés érdekében.

A különböző teljesítményosztályokban és fáziskonfigurációkban elérhető modellek teljes áttekintéséért látogassa meg oldalunkat teljes szoláris inverter választék — vagy forduljon műszaki csapatunkhoz az Ön webhelyére szabott rendszertervezési javaslatért.
