Deye SG06LP1 vs SG05LP1: Egyfázisú hibrid inverterek összehasonlítása

Mitől más az SG06LP1 sorozat?

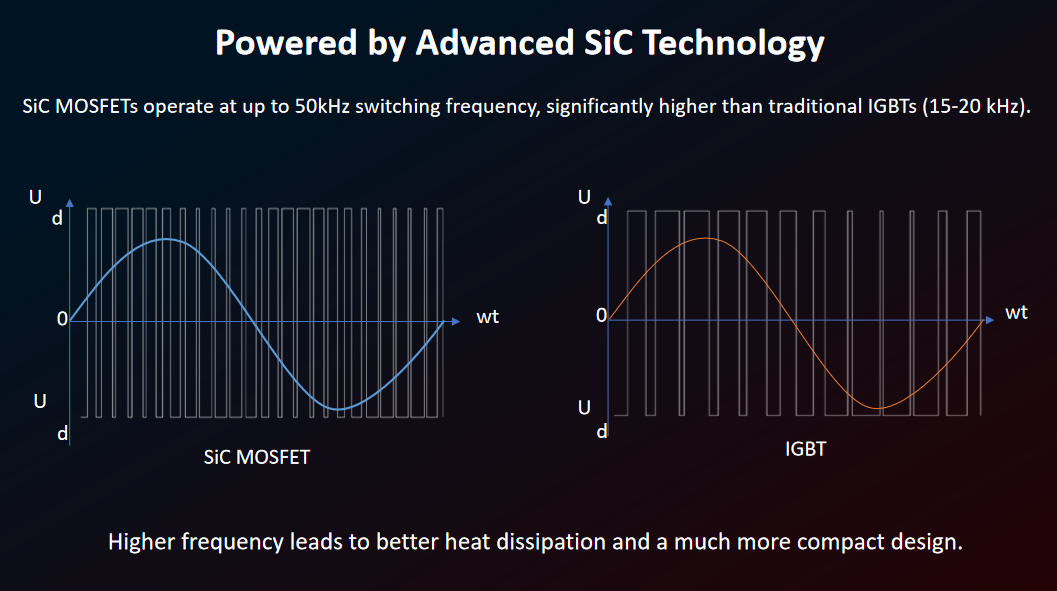

Az egyfázisú hibrid inverter méretét korábban az szabta meg, hogy a kapcsolóelemei mennyi hőt tudtak leadni. A Deye SG06LP1 sorozata megváltoztatja ezt az egyenletet azáltal, hogy a hagyományos IGBT-ket szilícium-karbid (SiC) MOSFET-ekre cseréli, amelyek legfeljebb 50 kHz az IGBT alapú kialakításokra jellemző 15-20 kHz-hez képest.

A magasabb kapcsolási frekvencia azt jelenti, hogy az inverter belső szűrőelemei – induktorok, kondenzátorok – jelentősen zsugorodhatnak, miközben tiszta kimeneti hullámformát alakítanak ki. A ciklusonként keletkező kevesebb hő csökkenti az egység hűtéséhez szükséges hűtőborda méretét is.

A gyakorlati eredmény közvetlenül a specifikációs lapon jelenik meg: egyfázisú kisfeszültségű hibrid szoláris inverterek erre a SiC platformra építettek nagyjából 0,6%-kal nagyobb hatékonyságot érnek el, miközben a súlyt akár 42%-kal is csökkentik hasonló teljesítmény mellett.

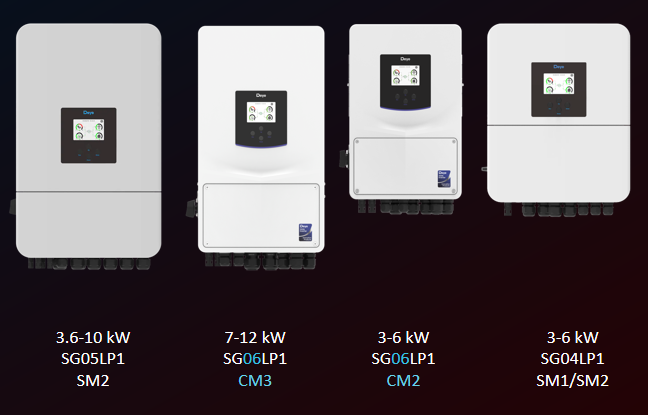

Teljes felállás egy pillantásra

Az SG06LP1 sorozat két teljesítménysávra oszlik. A 3-6 kW-os modellek (SG06LP1-CM2) kisebb lakossági telepítéseket céloznak meg, míg a 7-12 kW-os modellek (SG06LP1-CM3) nagyobb otthonokat vagy kiskereskedelmi terheléseket. Mindkettő a korábbi SG05LP1 sorozat mellett áll, amely továbbra is elérhető 3,6-10 kW között, és az SG04LP1 sorozat a 3-6 kW-os belépési szinten.

A névadási konvenció itt számít. A CM2 és CM3 az új SiC alapú vezérlőkártyákat, míg az SM1/SM2 a régebbi IGBT platformot jelöli, amelyet még mindig SG04LP1 és SG05LP1 jelvényekkel árulnak. Ha tudja, hogy melyik utótagot nézi, az megmutatja, hogy a belső elektronika melyik generációját vásárolja valójában.

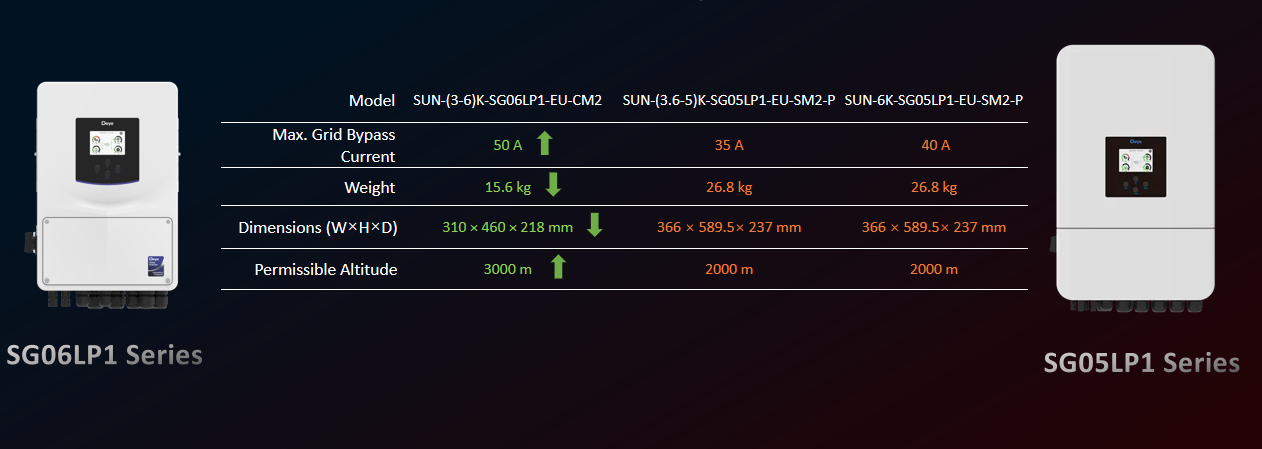

3-6 kW-os modellek: SG06LP1-CM2 vs SG05LP1-SM2

A belépő szintű teljesítményszinten a generációk közötti különbség a legnagyobb a fizikai lábnyomban. A SUN-(3-6)K-SG06LP1-EU-CM2 súlyú 15,6 kg 26,8 kg-mal szemben mindkét SG05LP1-SM2-P változat esetében – a különbség több mint 11 kg az ugyanazt a munkát végző egységeknél.

A méretek ugyanazt a mintát követik: 310 × 460 × 218 mm a CM2, szemben a 366 × 589,5 × 237 mm az SM2-P modellekkel. Ez lényegesen kisebb hely a falra szerelhető berendezéseknél, ahol szűk a szekrény vagy a háztartási helyiség.

Két másik szám választja el ezeket a modelleket a méreten túl. A maximális hálózati bypass áram a CM2-n eléri az 50A-t, megelőzve a 35A-t (3,6-5K változat) és 40A-t (6K-változat) az SM2-P egységek esetében – ez olyan telepítéseknél releváns, amelyek nagyobb hálózati áteresztő terhelésre számítanak. A megengedett magasság szintén 2000 m-ről emelkedik 3000 m , ami fontos hegyvidéki vagy magas fekvésű területeken, ahol a leértékelés valódi tervezési korláttá válik.

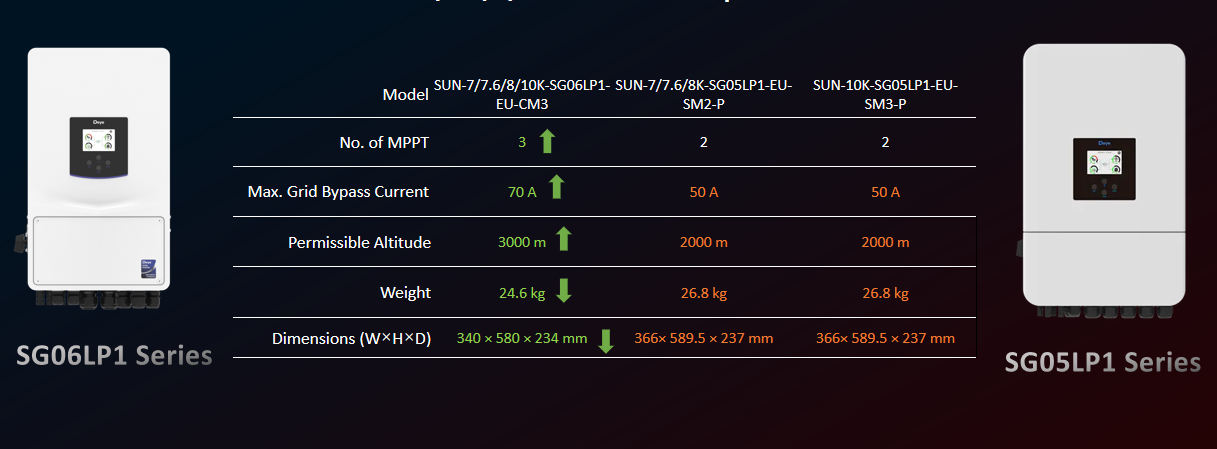

7-12 kW-os modellek: SG06LP1-CM3 vs SG05LP1-SM2/SM3

A 7-12 kW-os szintre skálázva az SG06LP1-CM3 sorozat egy olyan képességgel egészíti ki, amelyet az SG05LP1 ebben a tartományban nem kínál: egy harmadik MPP-követőt. Ahol a SUN-(7-8)K-SG05LP1-EU-SM2-P és a SUN-10K-SG05LP1-EU-SM3-P egyaránt 2 MPPT-t futtat, a CM3 fut. 3 , rugalmasabb karakterlánc-konfigurációkat nyit meg a több tetősíkban vagy tájolásban felosztott tömbök számára.

A bypass áram ugyanazt a generációs ugrást látja, mint az alsó szinten: 70A a CM3-on, szemben 50A mindkét SG05LP1-változaton. A súly 26,8 kg-ról 24,6 kg-ra, a lábnyom pedig 366 × 589,5 × 237 mm-ről 340 × 580 × 234 mm-re csökken. A megengedett magasság ismét 3000 m-re emelkedik, ami megfelel a kisebb teljesítményű CM2 modelleknél tapasztalt javulásnak.

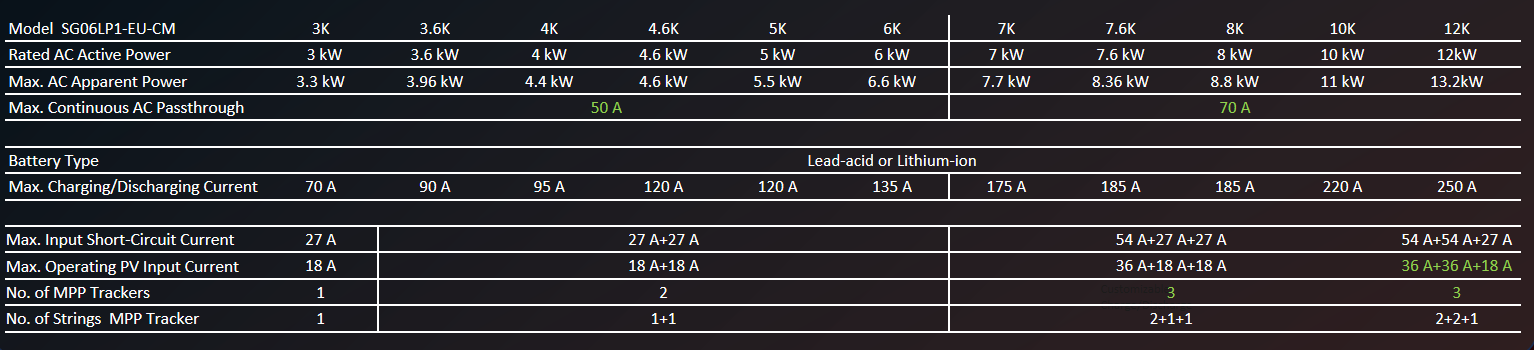

Teljes specifikáció referencia táblázat

A főcím-összehasonlításokon túl a teljes SG06LP1-EU-CM sorozat tíz teljesítményt ölel fel 3K-tól 12K-ig, és mindegyik ugyanazt az ólom-sav vagy lítium-ion akkumulátor-kompatibilitást tartalmazza. MPP nyomkövető számláló skálák erővel: az egykövetős konfigurációk végigfutnak a 3-6K modelleken, két nyomkövető 3,6K-6K egységet fed le, és három tracker jelenik meg 7K-tól kezdve.

A töltő- és kisütési áram folyamatosan emelkedik a tartományban, a 3K modell 70A-től egészen a 12K zászlóshajó 250A-ig. A maximális üzemi PV bemeneti áram hasonló görbét követ, elérve a 36A 36A 18A-t a 12K egységen a három nyomkövetős kialakításnak köszönhetően. Mindenki számára, aki karakterlánc-elrendezést tervez, ez a táblázat a leggyorsabb módja az ellenőrzésnek hogyan befolyásolja az MPP nyomkövetési kapacitása a vezetékezési lehetőségeket mielőtt elkötelezné magát egy adott modell mellett.

Az SG06LP1 és az SG05LP1 közötti választás

A legtöbb új telepítéshez az SG06LP1 sorozat a legmegfelelőbb választás papíron: könnyebb, kisebb, nagyobb bypass áram, és – a 7 kW plusz szintnél – egy extra MPP tracker. Az SG05LP1 sorozatnak még mindig van értelme ott, ahol a CM-sorozat készletei még nem állnak rendelkezésre helyben, vagy ahol a telepítő már rendelkezik alkatrészekkel és az SM platformmal kapcsolatos üzembe helyezési ismeretekkel.

A magasságot érdemes külön jelezni. A 2000 méter feletti projekteknél nincs olyan SG05LP1 opció, amely megfelelne ennek az adathalmaznak – az SG06LP1 3000 méteres megengedett magassága kemény követelmény lesz, nem pedig kellemes. Ezen túlmenően, a döntés gyakran azon múlik, hogy mennyi telepítési helymegtakarítás és bypass-magasság éri meg az alkatrészek rendelkezésre állásához képest. Nem minden projekthez kell a legújabb platform, de a terhelésnek megfelelő méretű inverter kiválasztása többet számít, mint a legmagasabbra értékelt modell üldözése a polcon.
